Электроэрозия подшипников: разрушение металла под действием блуждающих токов
Электрическая эрозия подшипников представляет собой процесс разрушения поверхностей качения под воздействием электрического тока, проходящего через работающий узел. С данной проблемой регулярно сталкиваются мощные промышленные электродвигатели, генераторы, а также приводы, работающие в паре с современными частотными преобразователями. Высокочастотные токи утечки и наведенные на валу напряжения стремятся найти кратчайший путь на заземление через корпус оборудования, используя подшипниковый узел в качестве проводящего моста.
Трибологический механизм и образование микрократеров
В штатном режиме работы масляная пленка между телами качения и кольцами подшипника выполняет функцию диэлектрика, разделяя металлические поверхности. Однако при возникждении разности потенциалов на валу напряжение пробивает этот масляный зазор в точках минимального расстояния. В микроскопических пятнах контакта мгновенно возникает электрическая искра колоссальной плотности энергии. Локальный выброс тепла приводит к микроплавлению и мгновенному испарению металла. В результате на беговых дорожках и телах качения образуются тысячи точечных микрократеров.
Характерные признаки и последствия повреждения

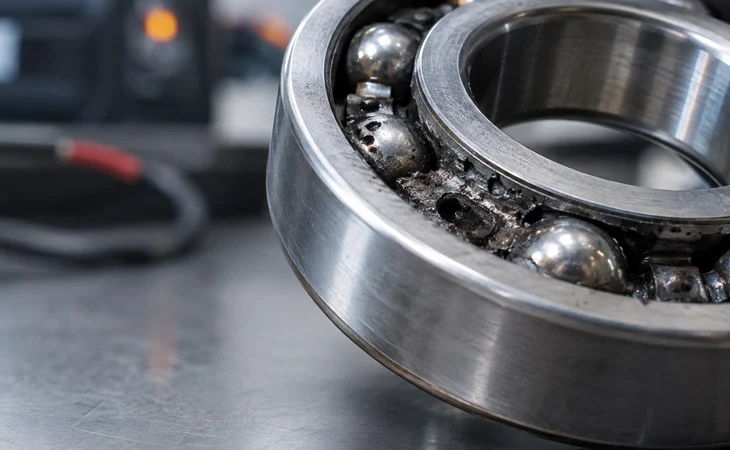

Постоянное искровое воздействие быстро меняет структуру поверхностного слоя металла. При вскрытии поврежденного узла обнаруживается матовая поверхность или специфический рельеф, напоминающий мелкую стиральную доску, состоящий из плотно расположенных оплавленных микролунок. Попавшие в зазор продукты эрозии и разрушенное термическим воздействием масло начинают работать как жесткий абразив. Это вызывает резкое увеличение уровня шума, вибрации и приводит к катастрофическому разрушению сепаратора и колец в сжатые сроки.
Методы защиты и предотвращения дефектов
Борьба с электроэрозией требует внедрения специализированных защитных решений еще на этапе проектирования или модернизации оборудования. Для отвода опасных потенциалов применяют контактные токосъемные щетки или заземляющие кольца на вал. В условиях агрессивных электромагнитных сред наиболее эффективным стандартом становится установка гибридных подшипников с керамическими телами качения либо использование узлов с электроизоляционным напылением оксида алюминия на наружное или внутреннее кольцо, полностью разрывающим электрическую цепь.
