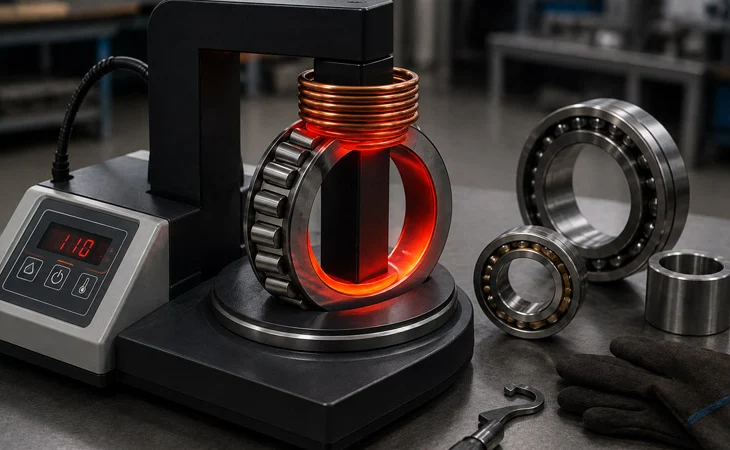

Индукционные нагреватели для монтажа подшипников: принцип работы и преимущества

Монтаж подшипников с натягом требует правильного выбора инструмента и соблюдения технологии. При установке на вал необходимо исключить передачу ударной нагрузки через тела качения, поскольку это может привести к появлению повреждений на дорожках качения и сокращению срока службы детали.

Для монтажа крупных и средних подшипников с натягом часто применяют индукционные нагреватели. Они позволяют контролируемо нагреть внутреннее кольцо и увеличить его диаметр, после чего подшипник можно установить на вал без значительного механического усилия.

Принцип работы индукционного нагревателя

Работа такого оборудования основана на явлении электромагнитной индукции.

Индукционный нагреватель состоит из электронного блока управления и магнитопровода, вокруг которого формируется переменное магнитное поле.

При включении оборудования в металлическом кольце подшипника возникают вихревые токи. Электрическое сопротивление металла преобразует энергию этих токов в тепло, благодаря чему подшипник нагревается.

При повышении температуры металл расширяется, а внутренний диаметр кольца увеличивается. После этого подшипник можно установить на вал с предусмотренной посадкой. При охлаждении кольцо возвращается к исходным размерам и образует необходимый натяг.

В отличие от нагрева открытым пламенем, индукционный метод позволяет значительно точнее контролировать температуру детали.

Почему используют индукционный нагрев

При монтаже подшипника с натягом важно получить достаточное расширение внутреннего кольца, но при этом не перегреть его.

Ручной нагрев газовой горелкой или другими источниками тепла сложнее контролировать. Температура различных участков подшипника может отличаться, а чрезмерный нагрев способен повредить смазку или повлиять на свойства материала.

Индукционный нагреватель позволяет задавать необходимую температуру и контролировать процесс с помощью встроенного или внешнего датчика.

Важно учитывать, что конкретная максимально допустимая температура зависит от типа подшипника, его конструкции, смазки и рекомендаций производителя. Поэтому универсальное правило вроде «всегда нагревать до 110 °C» применять нельзя.

Для закрытых подшипников температурный режим особенно важно соблюдать в соответствии с рекомендациями производителя, поскольку нагрев может повлиять на уплотнения и заводскую смазку.

Преимущества индукционного нагрева

• Контроль температуры
  Современные нагреватели позволяют установить целевую температуру и контролировать ее в процессе работы. Это снижает вероятность перегрева подшипника по сравнению с менее контролируемыми способами нагрева.
• Равномерный нагрев
  Индукционный метод позволяет нагревать металлическое кольцо достаточно равномерно. Это облегчает монтаж и снижает риск чрезмерного локального нагрева отдельных участков. При этом результат зависит от правильного выбора мощности оборудования, расположения детали и используемого магнитопровода.
• Чистота процесса
  При индукционном нагреве не требуется масляная ванна или открытое пламя. Это позволяет избежать загрязнения подшипника маслом и уменьшает количество дополнительных операций при монтаже. При работе с закрытыми подшипниками также необходимо соблюдать температурные ограничения производителя, чтобы не повредить заводскую смазку и уплотнения.
• Безопасность
  Отсутствие открытого огня и горячей масляной ванны делает процесс более удобным и безопасным для персонала при соблюдении общих правил работы с электрооборудованием и нагретыми деталями.
• Быстрый нагрев
  Индукционные нагреватели способны быстро нагревать подшипники, особенно если мощность оборудования соответствует массе и размерам детали. Это позволяет сократить время подготовки к монтажу и уменьшить продолжительность ремонтных работ.
• Размагничивание
  Многие современные индукционные нагреватели имеют функцию автоматического размагничивания после завершения нагрева. Это полезно при монтаже подшипников, поскольку остаточная намагниченность может способствовать притягиванию металлических частиц к детали.
• Универсальность
  Для разных размеров подшипников могут использоваться магнитопроводы различных размеров. Это позволяет одним нагревателем обслуживать подшипники с разными диаметрами отверстий и массой, если характеристики оборудования соответствуют конкретной детали.

Как правильно нагревать подшипник

Перед началом работы необходимо проверить требования производителя подшипника и оборудования.

Сначала выбирается подходящий магнитопровод и устанавливается требуемая температура. После этого подшипник размещается на нагревателе и запускается цикл нагрева.

После достижения заданной температуры подшипник снимают подходящим инструментом и быстро устанавливают на вал.

При этом нельзя наносить удары по нагретому подшипнику. Он должен свободно занять предусмотренное посадочное положение до того, как внутреннее кольцо остынет.

После установки необходимо убедиться, что подшипник занял правильное положение относительно упорной поверхности.

Почему нельзя просто нагревать подшипник сильнее

Чрезмерный нагрев не ускоряет монтаж без последствий.

Высокая температура может привести к ухудшению свойств смазки, повреждению уплотнений и, при превышении допустимого режима, изменению свойств подшипниковой стали.

Поэтому температура должна определяться с учетом конкретного подшипника и требуемого натяга.

Также важно учитывать, что для получения необходимого расширения не всегда требуется нагревать весь подшипник до одной и той же температуры. Конкретная технология зависит от размеров детали и величины натяга.

Индукционный нагреватель или механический монтаж

Для небольших подшипников с подходящей посадкой механический монтаж с использованием правильной оправки может быть вполне эффективным.

Индукционный нагрев особенно удобен для подшипников с натягом, крупных деталей и серийного обслуживания оборудования.

Главное правило при любом способе монтажа — усилие не должно передаваться через тела качения, если кольцо устанавливается с натягом.

Индукционные нагреватели позволяют быстро и контролируемо нагревать подшипники перед монтажом с натягом. За счет теплового расширения внутреннее кольцо увеличивается в диаметре, что позволяет установить подшипник на вал без значительного механического усилия.

К основным преимуществам метода относятся контроль температуры, чистота процесса, отсутствие открытого огня, высокая скорость нагрева и возможность автоматического размагничивания.

При этом индукционный нагрев не отменяет требований производителя. Перед монтажом необходимо определить допустимую температуру, проверить величину посадочного натяга и выбрать оборудование соответствующей мощности. Правильно выполненный нагрев помогает упростить монтаж и снизить риск повреждения подшипника.
