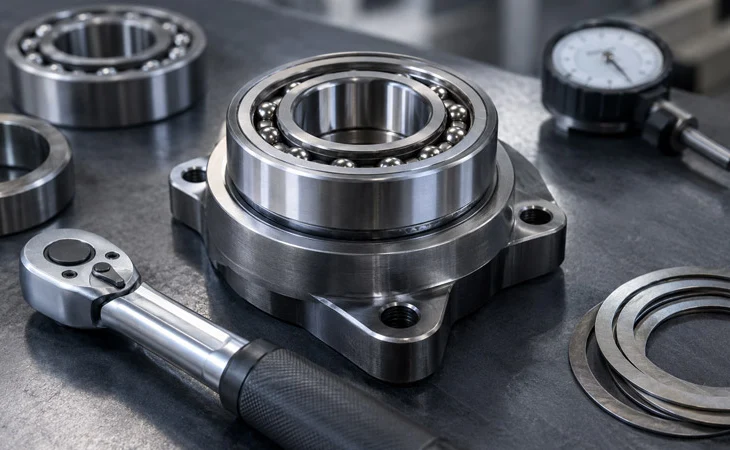

Преднатяг подшипников: что это такое, зачем нужен и как правильно подобрать

Преднатяг — это контролируемое осевое усилие, которое создается в подшипнике еще до начала его нормальной работы. Его применяют для устранения нежелательного люфта, повышения жесткости опоры и обеспечения стабильного положения вала. Особенно важен преднатяг в узлах, где требуется высокая точность вращения, например в шпинделях станков, электродвигателях, редукторах и другом промышленном оборудовании.

При этом слишком большой преднатяг может быть не менее опасен, чем его отсутствие. Избыточное усилие увеличивает трение, рабочую температуру и нагрузку на элементы подшипника, что приводит к ускоренному износу.

Зачем нужен преднатяг подшипника

Обычный подшипник имеет определенный внутренний зазор между телами качения и дорожками качения. Он необходим для компенсации температурного расширения и обеспечения нормальной работы узла. Однако в некоторых механизмах даже небольшой свободный ход может негативно влиять на точность и жесткость системы.

Преднатяг позволяет:

• уменьшить или полностью устранить внутренний люфт;

• повысить жесткость подшипникового узла;

• улучшить точность вращения вала;

• снизить вероятность вибраций при определенных режимах работы;

• обеспечить более стабильное положение вала относительно корпуса;

• повысить точность работы прецизионного оборудования.

Наиболее часто преднатяг используют в парах радиально-упорных шариковых подшипников и конических роликоподшипников. Для обычных радиальных шариковых подшипников применение преднатяга также возможно, но зависит от конструкции и назначения узла.

Чем преднатяг отличается от рабочего зазора

Преднатяг и внутренний зазор связаны между собой противоположным образом.

При наличии внутреннего зазора элементы подшипника могут иметь небольшое относительное перемещение. Если создать определенное осевое усилие, зазор уменьшается или полностью выбирается. При дальнейшем увеличении усилия возникает предварительное напряжение элементов подшипника.

Важно не путать преднатяг с простым чрезмерным затягиванием гайки. Преднатяг должен быть рассчитан и задан конструкцией узла. Если затянуть подшипник сильнее необходимого, можно получить перегрев и преждевременное разрушение.

Виды преднатяга

В зависимости от конструкции подшипникового узла применяют несколько способов создания преднатяга.

При фиксированном преднатяге необходимое усилие задается конструкцией деталей. Например, используются дистанционные кольца определенной толщины, которые обеспечивают заданное взаимное положение колец подшипников.

При пружинном преднатяге необходимое усилие создается пружиной или другим упругим элементом. Такой вариант позволяет компенсировать некоторые изменения размеров узла, возникающие из-за нагрева.

Также преднатяг может формироваться при регулировке конических роликоподшипников. В этом случае положение колец относительно друг друга изменяют до получения требуемого усилия вращения или осевого зазора.

Что происходит при слишком большом преднатяге

Избыточный преднатяг является одной из распространенных причин перегрева подшипникового узла.

При увеличении предварительного усилия возрастает сопротивление вращению. Повышается трение между телами качения и дорожками, увеличивается рабочая температура, а смазка быстрее теряет свои свойства.

В результате могут появиться:

• перегрев корпуса подшипника;

• повышенный шум;

• увеличение вибрации;

• ускоренный износ дорожек качения;

• повреждение сепаратора;

• изменение цвета деталей из-за перегрева;

• задиры и другие повреждения рабочих поверхностей.

При экстремальном превышении допустимого преднатяга возможно разрушение подшипника непосредственно во время работы.

А что будет при недостаточном преднатяге

Слишком маленький преднатяг или его отсутствие тоже не всегда является проблемой — все зависит от конкретного узла. Однако там, где требуется высокая жесткость и точность, чрезмерный свободный ход может привести к нестабильной работе.

Возможны перемещения вала, вибрации, снижение точности позиционирования и ударные нагрузки при изменении направления вращения или нагрузки.

Поэтому задача заключается не в том, чтобы сделать преднатяг максимально большим, а в том, чтобы подобрать оптимальное значение с учетом условий эксплуатации.

Как выбрать величину преднатяга

Универсального значения преднатяга для всех подшипников не существует. Оно зависит от типа и размера подшипника, частоты вращения, нагрузки, температуры и требований к точности.

При подборе учитывают:

1. Тип подшипника и его конструкцию.

2. Диаметр вала и размеры посадочного места.

3. Радиальные и осевые нагрузки.

4. Частоту вращения.

5. Рабочую температуру.

6. Тип и количество смазки.

7. Требуемую жесткость узла.

8. Допустимый уровень шума и вибрации.

9. Изменение размеров деталей при нагреве.

Для высокоскоростных узлов обычно особенно важно не допускать чрезмерного преднатяга, поскольку даже небольшое увеличение трения может существенно повысить тепловыделение.

При этом для прецизионных станочных шпинделей требования к преднатягу значительно строже, чем для большинства обычных промышленных механизмов.

Как регулируют преднатяг

Способ регулировки зависит от конструкции подшипникового узла. В некоторых механизмах используется регулировочная гайка, в других — дистанционные кольца, специальные втулки или пружинные элементы.

Для конических роликоподшипников преднатяг часто регулируют изменением осевого положения одного из колец. После регулировки проверяют легкость вращения и отсутствие чрезмерного сопротивления.

На практике недостаточно просто ориентироваться на положение гайки или величину момента ее затяжки. Необходимо учитывать конкретную конструкцию узла и рекомендации производителя подшипника.

Как определить неправильный преднатяг

Одним из наиболее очевидных признаков чрезмерного преднатяга является быстрое повышение температуры после запуска оборудования. Подшипник может заметно нагреваться даже при небольшой нагрузке.

Также стоит обратить внимание на появление необычного гула, увеличение момента сопротивления вращению и изменение вибрации.

Если преднатяг недостаточен, чаще проявляются люфт, перемещение вала, вибрации и снижение точности работы механизма.

Однако похожие симптомы могут возникать и по другим причинам — например, из-за неправильной посадки, перекоса, недостатка смазки или повреждения дорожек качения. Поэтому диагностировать проблему следует комплексно.

Почему важно учитывать тепловое расширение

При работе оборудование нагревается, а размеры вала, корпуса и самого подшипника изменяются. В результате первоначально установленный преднатяг может увеличиться или уменьшиться.

Особенно это важно для высокоскоростных механизмов и узлов, работающих при значительном перепаде температур.

Поэтому при проектировании подшипникового узла учитывают не только состояние оборудования при комнатной температуре, но и предполагаемые изменения геометрии во время работы.

Преднатяг подшипника позволяет повысить жесткость, точность и стабильность работы механизма, но только при правильном подборе его величины. Недостаточное усилие может привести к люфту и вибрациям, а чрезмерное — к перегреву, ускоренному износу и выходу подшипника из строя.

Поэтому при замене или проектировании подшипникового узла важно учитывать не только размеры и грузоподъемность подшипника, но и требуемый режим преднатяга. Для ответственных и высокоскоростных механизмов его значение желательно определять по технической документации производителя и параметрам конкретного оборудования.
