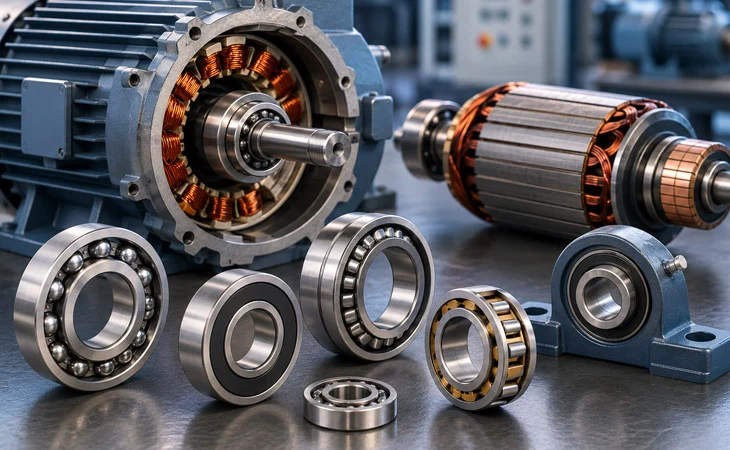

Особенности подбора подшипников для электродвигателей и генераторов

Электродвигатели и генераторы работают при постоянном вращении и различных уровнях нагрузки, поэтому к подшипниковым узлам предъявляются повышенные требования. От правильного выбора подшипника зависят уровень вибрации, температура, срок службы оборудования и стабильность положения ротора относительно статора.

При подборе необходимо учитывать не только размер подшипника, но и скорость вращения, нагрузки, внутренний зазор, способ смазки, рабочую температуру и возможное воздействие электрического тока.

Учет скорости вращения и температуры

Для электродвигателей и генераторов частота вращения является одним из важных параметров при выборе подшипника.

Предельная скорость

Подшипник должен быть рассчитан на фактическую частоту вращения конкретного электродвигателя. При высокой скорости увеличиваются трение, тепловыделение и требования к смазке.

Особое внимание следует уделять типу смазочного материала и количеству смазки. Избыток пластичной смазки на высокой скорости может привести к ее интенсивному перемешиванию и повышению температуры.

Конструкция сепаратора также влияет на допустимую скорость. В зависимости от типа подшипника могут использоваться стальные, латунные или полимерные сепараторы.

Рабочая температура

Температура подшипника зависит не только от нагрева электродвигателя, но и от нагрузки, скорости вращения, посадок и условий смазки.

Поэтому при выборе необходимо учитывать фактический температурный режим конкретного оборудования, а не ориентироваться только на усредненное значение.

Выбор внутреннего зазора

Внутренний радиальный зазор является важным параметром для электродвигателей.

Обозначение C3 означает увеличенный по сравнению с нормальным внутренний радиальный зазор. Подшипники с C3 действительно широко применяются в некоторых электродвигателях, однако утверждение, что для большинства двигателей обязательно нужен именно C3, является слишком общим.

Необходимый зазор зависит от температуры, посадок, скорости вращения, нагрузки и конструкции конкретного узла.

При нагреве внутреннее кольцо и вал расширяются. Если посадки и тепловой режим приводят к существенному уменьшению рабочего зазора, может потребоваться подшипник с увеличенным начальным зазором.

Поэтому выбирать C3 только потому, что подшипник устанавливается в электродвигатель, неправильно. Необходимо ориентироваться на рекомендации производителя оборудования и расчет рабочего зазора.

Защита от электрического тока

В электродвигателях, особенно работающих с частотными преобразователями, существует риск прохождения токов через подшипники.

Электрический ток, проходящий через зону контакта тел качения с дорожками, может вызвать электроэрозионное повреждение. На дорожках появляются характерные микрократеры, а при дальнейшем развитии дефекта может возникать рифление поверхности.

В результате увеличиваются шум и вибрация, а ресурс подшипника сокращается.

Для защиты от электроэрозии могут использоваться специальные изолированные подшипники, гибридные подшипники с керамическими телами качения или другие решения, предусмотренные конструкцией электродвигателя.

В некоторых системах применяются также заземляющие устройства для предотвращения прохождения токов через подшипники.

При выборе защиты необходимо учитывать конкретную конструкцию двигателя и характеристики частотного преобразователя.

Фиксирующий и плавающий подшипниковые узлы

В электродвигателях с двумя опорами необходимо обеспечить возможность компенсации теплового расширения вала.

Одна опора может выполнять фиксирующую функцию и определять положение вала в осевом направлении. Другая опора при этом должна позволять компенсировать температурное изменение длины вала.

В зависимости от конструкции двигателя для этого применяются различные схемы. В качестве плавающей опоры могут использоваться цилиндрические роликовые подшипники соответствующего исполнения или другие конструкции, рассчитанные на осевое перемещение.

Важно учитывать, что конкретная схема зависит от конструкции двигателя. Нельзя автоматически считать один из двух подшипников фиксирующим, а другой плавающим без проверки документации оборудования.

Уплотнения и смазка

Для небольших и средних электродвигателей часто применяются закрытые подшипники с заводской смазкой.

Подшипники с металлическими защитными шайбами могут иметь обозначения 2Z или ZZ в зависимости от системы маркировки производителя. Подшипники с контактными уплотнениями часто обозначаются как 2RS или аналогичным обозначением.

Выбор между защитными шайбами и уплотнениями зависит от требований конкретного узла, температуры и скорости вращения.

Крупные промышленные электродвигатели и генераторы могут оснащаться системой периодической подачи пластичной смазки. В таких конструкциях необходимо учитывать количество смазки, интервал пополнения и способ удаления отработанного материала.

Неправильное обслуживание также может стать причиной перегрева. Поэтому добавлять смазку следует в соответствии с рекомендациями производителя, а не просто по принципу «чем больше, тем лучше».

Как подобрать подшипник для электродвигателя

Перед покупкой необходимо определить:

1. диаметр вала;
2. наружный диаметр и ширину подшипника;
3. частоту вращения;
4. радиальную и осевую нагрузку;
5. рабочую температуру;
6. требуемый внутренний зазор;
7. тип смазки;
8. наличие или отсутствие электроэрозионных рисков;
9. схему фиксирующей и плавающей опоры;
10. требования производителя электродвигателя.

Если подшипник является штатной деталью двигателя, наиболее надежный вариант — подобрать его по оригинальному каталожному номеру.

При замене необходимо проверить не только размеры, но и внутренний зазор, класс точности, тип сепаратора, исполнение уплотнений и другие характеристики.

Что будет при неправильном выборе

Неправильно подобранный подшипник может привести к повышенному нагреву, шуму и вибрации.

Слишком большой внутренний зазор способен увеличить вибрацию и снизить точность вращения. Недостаточный зазор при определенных посадках и температурах может привести к чрезмерному уменьшению рабочего зазора и перегреву.

Неправильная смазка или ее избыток также увеличивают температуру. В двигателях с частотным преобразователем отсутствие защиты от электрических токов может привести к электроэрозионному повреждению дорожек качения.

Подбор подшипников для электродвигателей и генераторов требует учета сразу нескольких параметров. Размеры являются только начальной точкой выбора.

Необходимо учитывать скорость вращения, нагрузки, температурный режим, посадки, внутренний зазор, тип смазки, конструкцию опор и возможное прохождение электрического тока через подшипник.

Особенно важно не выбирать подшипник только по принципу «для электродвигателя нужен C3». В некоторых конструкциях это действительно правильный вариант, но необходимый зазор определяется условиями работы конкретного узла.

Для ответственного оборудования оптимальным решением является подбор по оригинальному обозначению и техническим требованиям производителя электродвигателя или генератора.
