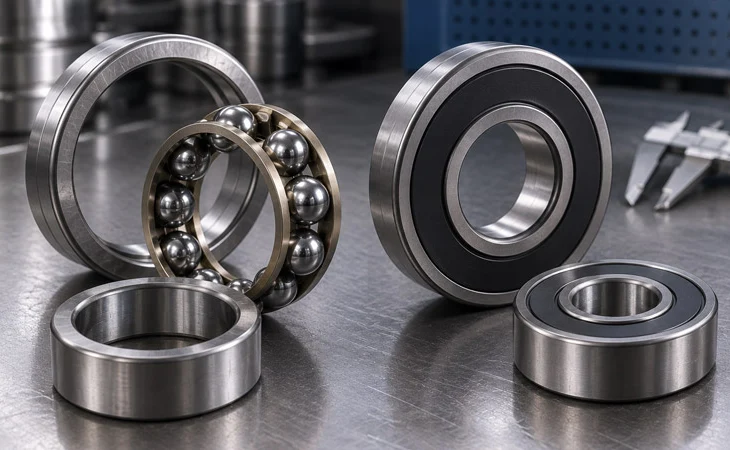

Разборные и неразборные подшипники: в чем конструктивные отличия и специфика обслуживания

При выборе подшипника для конкретного механизма важно учитывать не только его размеры, нагрузку и скорость вращения, но и особенности конструкции. По возможности раздельного монтажа колец подшипники условно делят на разборные и неразборные.

От конструкции зависит способ установки, возможность регулировки, особенности обслуживания и требования к монтажу. Разберем основные отличия этих двух типов.

Конструктивные отличия

Главное различие заключается в том, можно ли разделить кольца подшипника для раздельной установки без повреждения его основных деталей.

Неразборные подшипники

У неразборных подшипников внутреннее и наружное кольца, тела качения и сепаратор образуют единый узел. При нормальном монтаже кольца не отделяются друг от друга.

К этой категории относится большое количество распространенных подшипников, например однорядные радиальные шарикоподшипники.

Разборные подшипники

Конструкция разборных подшипников позволяет отделять одно кольцо от другого. Благодаря этому внутреннее и наружное кольца можно устанавливать отдельно.

Такое решение особенно удобно при монтаже крупных подшипников или узлов, где доступ к посадочным местам ограничен.

Важно отметить, что возможность разборки зависит от конкретной конструкции и исполнения подшипника. Поэтому перед монтажом необходимо ознакомиться с документацией производителя.

Какие подшипники относятся к разборным и неразборным

Неразборные подшипники

К распространенным неразборным конструкциям относятся:

• однорядные радиальные шарикоподшипники;
• многие двухрядные радиальные шарикоподшипники;
• некоторые самоустанавливающиеся шарикоподшипники;
• большинство стандартных радиально-упорных шарикоподшипников.

Разборные подшипники

К разборным конструкциям относятся:

• многие цилиндрические роликовые подшипники;
• конические роликовые подшипники;
• некоторые упорные роликовые подшипники;
• многие упорные игольчатые подшипники.

У конического роликового подшипника, например, наружное кольцо вместе с роликовым комплектом может отделяться от внутреннего кольца. Это позволяет устанавливать компоненты отдельно.

При этом не стоит определять разборность только по названию типа подшипника. У одной конструкции могут существовать разные исполнения, поэтому конкретную модель лучше проверять по каталогу производителя.

Особенности монтажа разборных подшипников

Главное преимущество разборной конструкции — возможность устанавливать отдельные элементы поэтапно.

Например, внутреннее кольцо можно установить на вал, а наружное кольцо — в корпус. После этого вал с установленным кольцом и роликами соединяют с корпусом.

Такой способ особенно удобен при монтаже крупногабаритных узлов, где установка целого подшипника затруднена.

Регулировка зазора

Некоторые разборные подшипники требуют регулировки при установке. Особенно это характерно для конических роликовых подшипников.

В таких узлах необходимо правильно установить осевой зазор или предварительный натяг в соответствии с требованиями производителя.

Слишком сильная затяжка может привести к повышенному трению и перегреву, а слишком большой зазор — к люфту, вибрации и неправильному распределению нагрузки.

Поэтому регулировку нельзя выполнять «на глаз». Для ответственных механизмов необходимо использовать значения и методику, указанные производителем оборудования или подшипника.

Особенности монтажа неразборных подшипников

Неразборный подшипник устанавливается как единый узел. При этом особенно важно правильно передавать монтажное усилие.

Если подшипник устанавливается на вал с натягом, усилие прикладывают к внутреннему кольцу. Если наружное кольцо устанавливается с натягом в корпус, усилие передают через наружное кольцо.

Нельзя передавать усилие через тела качения от одного кольца к другому. Это может привести к появлению вмятин на дорожках качения и повреждению подшипника еще во время монтажа.

Обслуживание и дефектовка

Разборные подшипники часто удобнее осматривать при техническом обслуживании, поскольку после разделения колец появляется прямой доступ к рабочим поверхностям.

Можно отдельно проверить дорожки качения, ролики, сепаратор и состояние смазки.

У неразборных подшипников полноценная дефектовка без демонтажа невозможна. Для детального осмотра такой подшипник обычно необходимо снять и очистить. При наличии серьезного износа, повреждений дорожек качения или других дефектов подшипник чаще всего заменяют целиком.

Преимущества разборных подшипников

Разборная конструкция дает несколько важных преимуществ:

• более удобный монтаж в труднодоступных местах;
• возможность раздельной установки колец;
• удобство при монтаже крупных узлов;
• возможность регулировки зазора в предусмотренных конструкцией моделях;
• более удобный доступ к отдельным элементам при обслуживании.

Преимущества неразборных подшипников

Неразборные подшипники также имеют свои преимущества. Их конструкция проще для установки в стандартных узлах, а многие модели выпускаются с защитными уплотнениями и заводской смазкой.

Для большого количества механизмов достаточно установить подшипник в соответствии с требованиями производителя и обеспечить правильные посадки.

Выбор между разборным и неразборным подшипником определяется не удобством монтажа, а конструкцией самого механизма.

Для стандартных валов и корпусов часто применяются неразборные шариковые подшипники. Если требуется высокая грузоподъемность, раздельный монтаж или регулировка зазора, может использоваться соответствующая разборная конструкция.

При выборе необходимо учитывать нагрузку, скорость вращения, посадки, температуру, требования к смазке и особенности конкретного узла.

Разборные и неразборные подшипники отличаются прежде всего конструкцией и способом монтажа. Разборные модели позволяют устанавливать кольца отдельно и в некоторых случаях регулировать рабочий зазор. Неразборные подшипники устанавливаются как единый узел и требуют особенно внимательного отношения к передаче монтажного усилия.

Правильная установка имеет большое значение для обоих типов. Даже качественный подшипник может быстро выйти из строя, если нарушены посадки, применен неправильный инструмент или при запрессовке усилие передается через тела качения.
