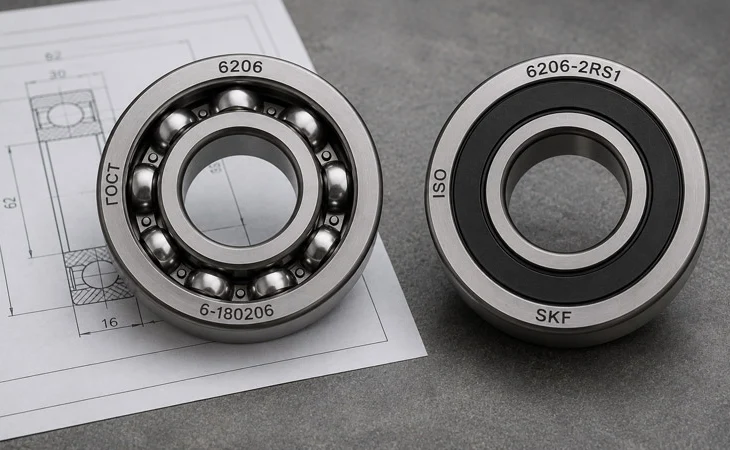

Маркировка подшипников как расшифровать обозначения ГОСТ и ISO
Маркировка подшипника — это набор цифр и букв, по которому можно определить размер детали, тип конструкции, наличие защитных уплотнений и другие характеристики. Если научиться читать эти обозначения, подобрать замену старому подшипнику станет намного проще.
В продаже встречаются две основные системы обозначений: отечественная по ГОСТ и международная по ISO. Принцип у них похожий — в коде зашифрованы размеры и конструкция подшипника.
Системы маркировки: ГОСТ и ISO
Подшипники российского и украинского производства обычно имеют обозначения по ГОСТ. Импортные бренды, такие как SKF, FAG, NSK, NTN и Timken, используют международную систему ISO.
В маркировке ГОСТ основные цифры показывают тип подшипника, серию размеров и внутренний диаметр. Дополнительные буквы и цифры могут указывать класс точности, внутренний зазор, материал сепаратора или специальные требования к смазке.
В системе ISO базовый номер обычно состоит из 3–5 цифр, а дополнительные характеристики указываются суффиксами, например 2RS, ZZ или C3.
Как определить размер по маркировке
Самое важное правило — последние две цифры часто указывают внутренний диаметр.
Коды 00, 01, 02 и 03 имеют фиксированные значения:
- 00 — 10 мм
- 01 — 12 мм
- 02 — 15 мм
- 03 — 17 мм
Начиная с кода 04 размер рассчитывается по формуле: код × 5.
Примеры:
- 04 = 20 мм
- 05 = 25 мм
- 06 = 30 мм
- 09 = 45 мм
- 12 = 60 мм
Например, у подшипника 6205 внутренний диаметр равен 25 мм.
Расшифровка импортной маркировки на примере 6205 2RS
Рассмотрим одну из самых популярных маркировок.
- 6 — однорядный радиальный шариковый подшипник
- 2 — серия размеров
- 05 — внутренний диаметр 25 мм
- 2RS — резиновые уплотнения с двух сторон
Такой подшипник имеет размер 25 мм и защищен от пыли и влаги.
Что означают популярные суффиксы
- 2RS — резиновые уплотнения с двух сторон
- ZZ / 2Z — металлические защитные шайбы
- C3 — увеличенный внутренний зазор
- M — латунный сепаратор
- TN9 — полиамидный сепаратор
Чаще всего в бытовой технике встречаются именно 2RS и ZZ.
Как читать маркировку по ГОСТ
У отечественных подшипников обозначение обычно длиннее. Рассмотрим пример 6-205.
- 6 — класс точности
- 2 — серия размеров
- 05 — внутренний диаметр 25 мм
Получается, что подшипник 6-205 имеет диаметр отверстия 25 мм и относится к определенной серии размеров.
Самые распространенные обозначения
- 6203 — 17 мм
- 6204 — 20 мм
- 6205 — 25 мм
- 6206 — 30 мм
- 6207 — 35 мм
- 6208 — 40 мм
Эти размеры особенно часто встречаются в электродвигателях, насосах, вентиляторах и бытовой технике.
Что делать, если маркировка стерлась
Такое случается довольно часто. В этом случае измерьте внутренний диаметр, наружный диаметр и ширину штангенциркулем. По трем размерам обычно можно найти нужный подшипник в каталоге производителя.
Например, размеры 20×47×14 мм соответствуют подшипнику 6204.
Типичные ошибки при расшифровке
Часто путают 6205 и 6005 — у них одинаковый внутренний диаметр 25 мм, но разные наружные размеры. Еще одна распространенная ошибка — игнорирование индекса C3. Подшипник 6205 C3 и обычный 6205 имеют разный внутренний зазор и не всегда взаимозаменяемы.
Также не стоит считать ZZ и 2RS одинаковыми. Металлические шайбы хуже защищают от влаги, чем резиновые уплотнения.
Краткая памятка
Последние две цифры — размер отверстия.
Коды 00–03 имеют фиксированные значения, остальные умножаются на 5.
- 2RS — резиновые уплотнения.
- ZZ — металлические шайбы.
- C3 — увеличенный зазор.
Маркировка подшипников содержит всю основную информацию о детали: размер, тип конструкции и дополнительные характеристики. Для большинства бытовых и промышленных задач достаточно уметь определять внутренний диаметр по последним цифрам и понимать значение популярных суффиксов 2RS, ZZ и C3. Этих знаний обычно хватает, чтобы правильно подобрать замену старому подшипнику без помощи каталога.
