Какие подшипники используются в авиации: виды, материалы и особенности применения

В авиации подшипник редко воспринимается как обычная стандартная деталь. От него требуется одновременно выдерживать высокие скорости вращения, значительные нагрузки, вибрацию, перепады температур, ударные воздействия и минимизировать массу конструкции.

Подшипники применяются практически во всех системах современного самолета: в газотурбинных двигателях, трансмиссиях, колесах шасси, приводах рулевых поверхностей, генераторах, насосах, вспомогательных силовых установках и различных механизмах фюзеляжа.

При этом в авиации используются не один-два привычных типа, а целый набор конструкций, каждая из которых рассчитана на определенную нагрузку и режим работы.

Какие требования предъявляются к авиационным подшипникам

Главная особенность авиации — крайне высокие требования к надежности.

Подшипник должен сохранять работоспособность при больших скоростях вращения и значительных перепадах температуры. Кроме того, узел может подвергаться вибрации, ударным нагрузкам и переменным направлениям нагрузки.

Не менее важна масса. Любое уменьшение веса компонентов помогает снизить общую массу воздушного судна, поэтому авиационные подшипники часто проектируются с учетом требований к высокой удельной нагрузочной способности и компактности. Timken отдельно выделяет для аэрокосмических подшипников сочетание требований по нагрузке, температуре, вибрации и массе.

Шариковые подшипники

Шариковые подшипники широко применяются в авиационной технике благодаря низкому сопротивлению вращению и способности работать на высоких скоростях.

В зависимости от конструкции они могут воспринимать радиальные, осевые и комбинированные нагрузки. В авиационных двигателях и трансмиссиях применяются специализированные прецизионные исполнения, рассчитанные на высокие скорости, температуры и нагрузки.

Особое место занимают радиально-упорные шариковые подшипники. Они используются там, где одновременно присутствуют радиальные и осевые нагрузки, а также требуется высокая точность вращения.

Для некоторых авиационных применений используются гибридные керамические подшипники: кольца выполняются из стали, а тела качения — из нитрида кремния. По данным Timken, такая конструкция позволяет снизить массу и улучшить характеристики при высоких скоростях и температурах.

Цилиндрические роликоподшипники

Цилиндрические роликоподшипники выбирают прежде всего там, где необходимо воспринимать большие радиальные нагрузки.

Они применяются в авиационных двигателях, трансмиссиях и зубчатых передачах. Timken указывает такие подшипники среди решений для главных валов турбинных двигателей, трансмиссий и редукторов.

По сравнению с шариковыми конструкциями роликовые подшипники способны обеспечивать высокую радиальную грузоподъемность при относительно компактных размерах.

Конические роликоподшипники

Конические подшипники способны воспринимать одновременно радиальные и осевые нагрузки, поэтому особенно полезны там, где направление нагрузки меняется или присутствуют значительные осевые усилия.

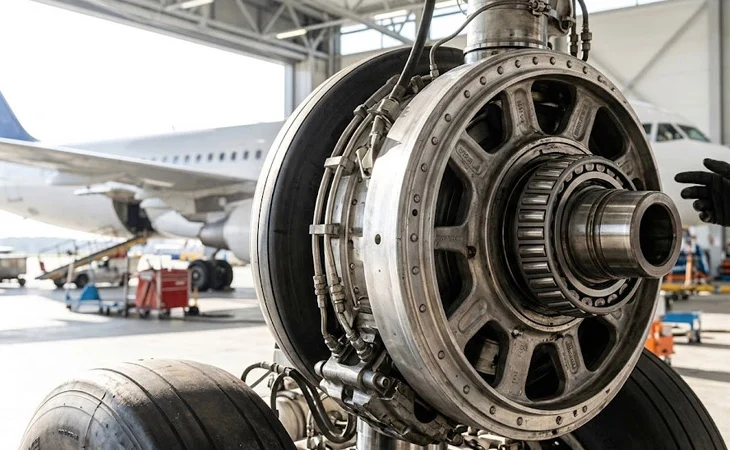

Одна из известных областей применения в авиации — колеса шасси. Timken отмечает применение конических роликоподшипников в колесах самолетов, включая коммерческую авиацию.

Шасси предъявляет к подшипникам особые требования: при посадке возникают значительные ударные нагрузки, а во время движения по взлетно-посадочной полосе детали работают на высоких скоростях вращения.

Сферические и самоустанавливающиеся подшипники

В конструкции самолета невозможно полностью исключить небольшие перекосы и несоосности.

Поэтому применяются сферические и самоустанавливающиеся конструкции, способные компенсировать определенные отклонения между валом и корпусом.

В авиации используются как шариковые и роликовые самоустанавливающиеся подшипники, так и сферические подшипники скольжения. SKF Aerospace указывает среди авиационных решений двухрядные и однорядные шариковые и роликовые подшипники, сферические подшипники скольжения и самоустанавливающиеся конструкции.

Подшипники скольжения

Не все авиационные механизмы требуют вращения на телах качения.

Сферические подшипники скольжения широко применяются в механизмах управления и соединениях, где присутствуют качательные или небольшие угловые движения.

Особенно важны самосмазывающиеся исполнения. Они позволяют уменьшить необходимость регулярного обслуживания в узлах, где применение традиционной системы смазки затруднено.

SKF Aerospace относит металлические и самосмазывающиеся сферические подшипники скольжения к основным типам авиационных подшипников.

Подшипники в системе управления самолетом

Авиационный подшипник можно встретить не только в двигателе.

Он используется в приводах рулевых поверхностей, механизмах закрылков, элементах стабилизатора, приводах шасси и различных исполнительных механизмах.

Например, JTEKT указывает применение авиационных подшипников в приводах горизонтального стабилизатора, механизмах управления, замках пассажирских дверей и системах управления.

В таких механизмах часто используются не стандартные промышленные узлы, а специальные авиационные подшипники, рассчитанные на малые перемещения, высокую точность и переменные нагрузки.

Подшипники колес шасси

Подшипники колес работают в крайне тяжелых условиях.

Во время взлета и посадки на них воздействуют радиальные и осевые нагрузки, вибрация и ударные нагрузки. После касания взлетно-посадочной полосы колесо практически мгновенно переходит из состояния покоя к очень высокой скорости вращения.

Поэтому подшипники колес должны обладать высокой грузоподъемностью, точностью изготовления и устойчивостью к нагреву. Timken указывает авиационные конические роликоподшипники среди ключевых решений для колес шасси.

Подшипники авиационных двигателей

Газотурбинный двигатель предъявляет, пожалуй, самые жесткие требования к подшипникам.

Внутри двигателя одновременно присутствуют высокая скорость вращения, высокая температура, значительные нагрузки и вибрация. Подшипники устанавливаются на валах роторов и в других механизмах двигателя.

В зависимости от конкретного узла применяются шариковые и роликовые конструкции. Timken указывает аэрокосмические шариковые подшипники для турбинных двигателей и трансмиссий, а цилиндрические роликоподшипники — для главных валов турбинных двигателей и редукторов.

Для наиболее нагруженных и высокоскоростных систем могут применяться специальные материалы и гибридные конструкции.

Из каких материалов делают авиационные подшипники

Материал подшипника в авиации — отдельный вопрос.

Обычной конструкционной стали бывает недостаточно для самых сложных режимов, поэтому применяются специальные стали и материалы, рассчитанные на высокие скорости, температуры, усталостные нагрузки и сопротивление износу.

Еще один вариант — гибридная конструкция с керамическими телами качения. В таких подшипниках используются стальные кольца и керамические шарики из нитрида кремния. Помимо снижения массы, такая конструкция обладает преимуществами при высоких скоростях и температурах.

Чем авиационный подшипник отличается от промышленного

Внешне два подшипника могут выглядеть почти одинаково. Но авиационное исполнение может иметь совершенно другие требования к материалам, точности, контролю качества, смазке и допустимым режимам работы.

Для авиации важна не только способность подшипника выдерживать расчетную нагрузку. Необходимо обеспечить стабильную работу во всем диапазоне условий, включая вибрацию, температурные переходы и ударные воздействия.

Кроме того, авиационные компоненты связаны с более строгими требованиями к прослеживаемости и соответствию установленным аэрокосмическим стандартам. Производители таких подшипников выпускают специальные серии и исполнения именно для авиационного применения.

Где еще применяются авиационные подшипники

Подшипники устанавливаются также во вспомогательных системах самолета.

К ним относятся генераторы, стартеры, насосы, вспомогательные силовые установки, электродвигатели, приводы и различные механизмы фюзеляжа. Timken указывает широкий перечень авиационных применений — от двигателей и колес шасси до генераторов, насосов и систем управления.

Поэтому утверждение, что авиационный подшипник — это исключительно деталь реактивного двигателя, было бы ошибочным.

Можно ли использовать обычный промышленный подшипник в авиации

В большинстве ответственных авиационных узлов — нет.

Даже если геометрические размеры полностью совпадают, это еще не означает взаимозаменяемость. Для авиационного применения имеют значение материал, точность изготовления, внутренний зазор, сепаратор, система смазки, допустимая температура, скорость вращения и требования к сертификации.

В критически важных узлах замена определяется технической документацией конкретного воздушного судна или производителя оборудования, а не только совпадением размеров.

В авиации используются практически все основные категории подшипников: шариковые, цилиндрические и конические роликовые, самоустанавливающиеся, сферические подшипники скольжения и специальные авиационные исполнения.

При этом один и тот же тип может принципиально отличаться в зависимости от назначения. Подшипник колеса шасси работает в других условиях, чем подшипник главного вала турбины или шарнир механизма управления.

Именно поэтому авиационные подшипники проектируются не просто «под размер», а под конкретный режим эксплуатации, где одновременно учитываются нагрузка, скорость, температура, вибрация, масса и требования к надежности.
