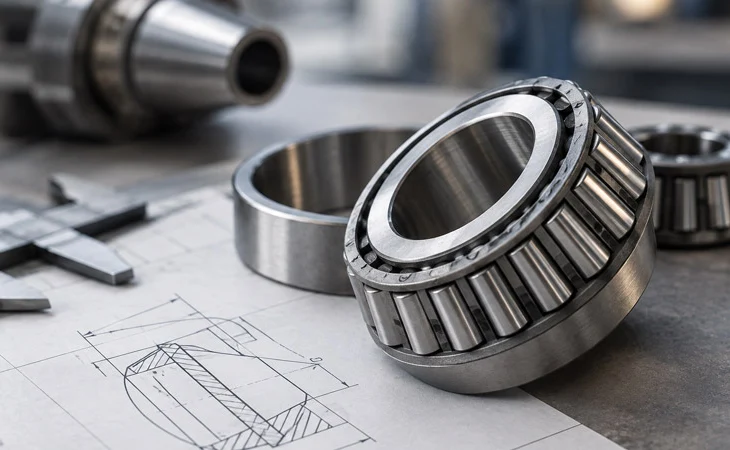

Назначение конических отверстий и посадочная геометрия
Подшипники с коническим отверстием монтируются либо непосредственно на коническую шейку вала, либо с помощью закрепительных и стяжных втулок. Такая конструкция широко востребована в тяжелом машиностроении и крупногабаритных приводах, поскольку она значительно упрощает процессы установки и демонтажа узлов с большой посадочной поверхностью. Стандартная геометрия конуса с конусностью 1:12 или 1:30 позволяет создавать плотное и надежное соединение вала с внутренним кольцом, эффективно передающее крутящий момент и исключающее риск взаимного проскальзывания деталей под воздействием переменных динамических нагрузок.
Физика посадочного натяга и осевое смещение
Главная техническая сложность монтажа подшипников с коническим отверстием заключается в точной дозировке создаваемого натяга. При осевом смещении внутреннего кольца вверх по конической поверхности происходит его упругое расширение, что закономерно уменьшает первоначальный внутренний радиальный зазор подшипника. Величина этого уменьшения находится в строгой пропорции к величине осевого перемещения. Недостаточный натяг неизбежно приводит к проворачиванию кольца на валу и развитию фреттинг-коррозии, тогда как избыточное смещение полностью выбирает рабочие зазоры, вызывая катастрофическое перенапряжение металла и тепловое заклинивание узла при пуске оборудования.
Методы контроля и применение гидрораспора
Для точного измерения и контроля натяга на практике задействуют несколько методов: измерение остаточного радиального зазора с помощью прецизионных плоских щупов, контроль угла поворота монтажной гайки или прямое измерение величины осевого смещения кольца. При установке крупногабаритных подшипников традиционные механические усилия становятся неэффективными из-за колоссального трения сопрягаемых поверхностей. В таких условиях применяют метод гидрораспора, при котором под высоким давлением через специальные каналы в зону контакта подается масло. Масляная пленка временно раздвигает детали, снижая силы трения до минимума и позволяя точно сместить массивное кольцо на расчетное расстояние с помощью гидравлической гайки.
Требования к точности и сопряженным деталям
Качество подготовки посадочной шейки вала или монтажной втулки напрямую определяет ресурс смонтированного узла. Отклонения геометрической формы от идеального конуса или грубые следы механической обработки приводят к локальной концентрации напряжений и неравномерному распределению нагрузок по телам качения. Соблюдение жестких допусков по точности конусности, чистоте поверхности и регламентированным параметрам осевого смещения гарантирует сохранение расчетной усталостной прочности подшипникового узла в реальных условиях эксплуатации.
