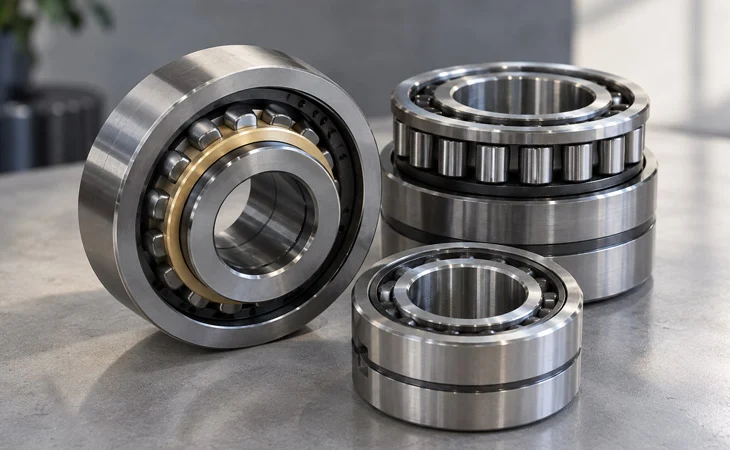

Комбинированные подшипники - как устроены и где применяются

Комбинированные подшипники предназначены для узлов, в которых одновременно действуют радиальные и осевые нагрузки. В отличие от обычных радиальных или упорных конструкций, они объединяют в одном узле элементы, способные воспринимать нагрузки разных направлений.

Такое решение позволяет сократить количество деталей, уменьшить монтажное пространство и упростить конструкцию механизма. Комбинированные подшипники применяются в промышленном оборудовании, станках, редукторах, приводах и других механизмах, где одновременно требуется радиальная и осевая фиксация вала.

Как устроен комбинированный подшипник

Конструкция зависит от конкретного исполнения, но обычно в одном корпусе объединяются два типа подшипниковых элементов.

Одна часть воспринимает радиальную нагрузку, возникающую перпендикулярно оси вращения. Другая предназначена для восприятия осевой нагрузки, действующей вдоль вала.

Например, в комбинированных игольчато-упорных конструкциях используются игольчатые ролики для восприятия радиальной нагрузки и упорная часть для осевой. Благодаря этому один компактный узел способен выполнять функции сразу нескольких деталей.

Чем комбинированные подшипники отличаются от обычных

При использовании отдельных радиального и упорного подшипников для каждого элемента конструкции требуется свое посадочное место. Между деталями также необходимо обеспечить правильное взаимное расположение.

Комбинированный подшипник позволяет объединить эти функции в одной конструкции. Это особенно полезно при ограниченном радиальном или осевом пространстве.

При этом комбинированный подшипник нельзя выбирать только по размерам. Необходимо учитывать, какую нагрузку воспринимает каждая его часть и в каком направлении она действует.

Где применяются комбинированные подшипники

Такие подшипники используют в механизмах, где вал одновременно испытывает радиальное и осевое воздействие.

Они встречаются в приводах, редукторах, станках, автоматизированном оборудовании, трансмиссионных механизмах и различных промышленных узлах.

Особенно востребованы компактные комбинированные конструкции там, где невозможно установить несколько отдельных подшипников из-за ограниченного пространства.

Основные преимущества комбинированных конструкций

Главное преимущество таких подшипников заключается в совмещении нескольких функций в одном узле. Это позволяет уменьшить количество компонентов механизма и упростить его конструкцию.

Компактность также дает возможность использовать комбинированные подшипники в узлах с небольшим монтажным пространством. При правильно подобранной конструкции можно получить необходимую грузоподъемность без существенного увеличения габаритов.

Еще одним преимуществом является упрощение сборки. Вместо нескольких отдельных деталей устанавливается один подшипниковый узел, рассчитанный на определенное сочетание радиальной и осевой нагрузок.

На что обратить внимание при выборе

При подборе комбинированного подшипника необходимо определить направление и величину действующих нагрузок. Важно учитывать не только радиальную нагрузку, но и осевую составляющую, поскольку допустимые значения для разных частей конструкции могут отличаться.

Также учитываются частота вращения, рабочая температура, характер нагрузки, необходимый ресурс и условия смазки.

Отдельное внимание следует уделить посадкам. Слишком большой натяг может повлиять на внутренний зазор и рабочие характеристики, а недостаточно плотная посадка способна привести к перемещению кольца относительно вала или корпуса.

Когда комбинированный подшипник выгоднее двух отдельных

Использование комбинированной конструкции имеет смысл прежде всего тогда, когда в узле одновременно присутствуют радиальная и осевая нагрузки, а пространство для установки ограничено.

Если же нагрузки действуют преимущественно в одном направлении и места достаточно, отдельный радиальный или упорный подшипник может оказаться более рациональным решением.

Поэтому комбинированный подшипник не является универсальной заменой стандартных конструкций. Его преимущество проявляется именно в тех узлах, для которых сочетание нагрузок и ограниченные габариты делают объединенную конструкцию целесообразной.

Особенности монтажа

При установке комбинированного подшипника необходимо соблюдать требования, предусмотренные для конкретного типа конструкции. Посадочные поверхности должны быть чистыми, без заусенцев и повреждений.

Монтажное усилие следует прикладывать к тому кольцу, которое устанавливается с натягом. Передача усилия через тела качения может привести к появлению вмятин на дорожках качения и последующему шуму или вибрации.

После установки необходимо проверить свободное вращение вала и отсутствие заеданий. Если конструкция работает с осевой фиксацией, важно также убедиться, что нагрузка передается на предназначенную для нее часть подшипника.

Почему правильный подбор особенно важен

Комбинированный подшипник работает сразу в нескольких режимах, поэтому ошибка при подборе может повлиять не на один, а сразу на несколько рабочих параметров узла.

Неправильно рассчитанная осевая нагрузка способна привести к перегреву и ускоренному износу упорной части. Чрезмерная радиальная нагрузка, неподходящая скорость или неправильная посадка также сокращают ресурс.

Поэтому при выборе комбинированного подшипника необходимо рассматривать весь узел в целом — нагрузки, скорость вращения, размеры, посадки, смазку и условия эксплуатации.

Комбинированные подшипники позволяют объединить восприятие радиальных и осевых нагрузок в одной компактной конструкции. Они особенно полезны в механизмах с ограниченным монтажным пространством и сложным сочетанием нагрузок.

Правильно подобранный комбинированный подшипник способен упростить конструкцию узла, сократить количество деталей и обеспечить стабильную работу механизма. Однако его характеристики необходимо выбирать с учетом реальных условий эксплуатации, а не только посадочных размеров.
