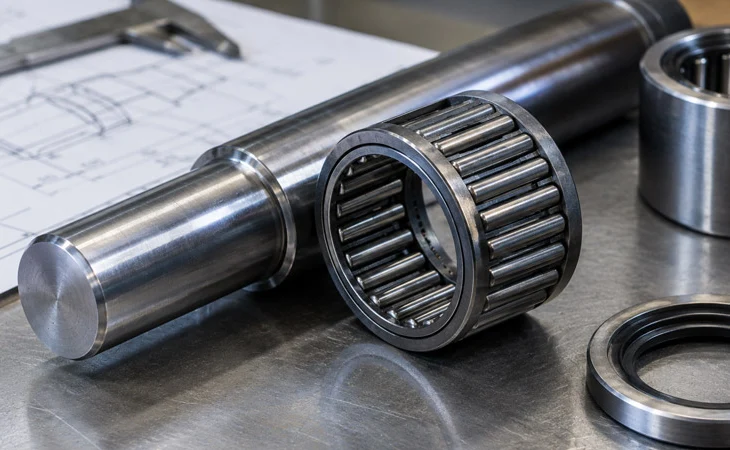

Игольчатые подшипники без внутреннего кольца

Игольчатые подшипники отличаются высокой радиальной грузоподъемностью при небольших радиальных габаритах. Однако далеко не всегда их конструкция предусматривает отдельное внутреннее кольцо. В некоторых узлах игольчатые ролики непосредственно контактируют с поверхностью вала, которая в таком случае выполняет функцию внутренней дорожки качения.

Такое решение позволяет сделать подшипниковый узел еще компактнее, но одновременно предъявляет повышенные требования к самому валу. Ошибки в его изготовлении или состоянии поверхности могут напрямую повлиять на ресурс подшипника.

Как устроена конструкция без внутреннего кольца

В стандартном исполнении между игольчатыми роликами и валом находится внутреннее кольцо. В конструкции без внутреннего кольца отдельной детали нет — ролики контактируют непосредственно с подготовленной поверхностью вала.

Наружная дорожка качения может находиться на наружном кольце подшипника либо быть сформирована конструкцией корпуса. Иглы удерживаются сепаратором, который обеспечивает правильное расположение роликов и не позволяет им соприкасаться друг с другом в процессе работы.

Главное преимущество такой схемы — уменьшение радиальных размеров узла. Не требуется дополнительное внутреннее кольцо, поэтому подшипник можно установить в более ограниченном пространстве.

Где применяют такие подшипники

Подшипники без внутреннего кольца используют тогда, когда конструкция механизма позволяет применять сам вал в качестве дорожки качения.

Это особенно удобно, если требуется сохранить минимальный наружный диаметр подшипникового узла или максимально увеличить диаметр вала при заданных габаритах.

Подобное решение встречается в редукторах, коробках передач, механизмах с ограниченным монтажным пространством и других промышленных узлах, где важны компактность и высокая радиальная нагрузочная способность.

Однако экономия места сопровождается дополнительными требованиями к сопряженной детали.

Каким должен быть вал

Если вал одновременно является дорожкой качения, обычной механической обработки недостаточно.

Рабочая поверхность должна обладать необходимой твердостью, износостойкостью, точностью геометрии и подходящей шероховатостью. Это необходимо для того, чтобы игольчатые ролики могли равномерно контактировать с поверхностью без образования локальных зон повышенного давления.

Особое внимание уделяют:

• диаметру рабочей поверхности;

• круглости и цилиндричности;

• твердости материала;

• шероховатости;

• отсутствию рисок, задиров и следов коррозии;

• соосности относительно других элементов узла.

Конкретные требования зависят от типа подшипника и рекомендаций его производителя.

Почему обычный вал подходит не всегда

На первый взгляд может показаться, что достаточно установить игольчатый подшипник непосредственно на любой стальной вал. На практике это не так.

Если поверхность слишком мягкая, ролики постепенно оставляют на ней следы. При наличии грубых рисок или неправильной геометрии нагрузка распределяется неравномерно.

Даже небольшое отклонение поверхности может привести к тому, что отдельные иглы будут нагружаться сильнее остальных. Это увеличивает контактные напряжения и ускоряет износ.

Поэтому при использовании конструкции без внутреннего кольца качество вала становится частью общей конструкции подшипника.

Что происходит при износе дорожки

В процессе эксплуатации поверхность вала может получить выработку. На ней появляются дорожки от роликов, микрозадиры или участки неравномерного износа.

Проблема заключается в том, что после появления повреждений новый подшипник уже не работает в первоначальных условиях. Даже если заменить сам подшипник, поврежденная дорожка на валу останется.

В результате новая деталь может начать изнашиваться значительно быстрее ожидаемого.

Поэтому при ремонте необходимо проверять не только подшипник, но и сопряженную поверхность.

Как влияет радиальный зазор

Для игольчатых подшипников особенно важно правильно подобрать внутренний радиальный зазор. Он зависит не только от самого подшипника, но и от посадки, температуры, нагрузки и размеров сопряженных деталей.

Слишком большой зазор может привести к увеличению вибрации и шума. Слишком маленький — к чрезмерным контактным нагрузкам, повышению температуры и сокращению ресурса.

Поэтому нельзя выбирать зазор отдельно от условий эксплуатации узла.

Какие преимущества дает конструкция без внутреннего кольца

Главное преимущество такой конструкции — компактность. При одинаковом посадочном пространстве можно получить большую рабочую поверхность вала и высокую радиальную грузоподъемность.

Кроме того, отсутствие отдельного внутреннего кольца уменьшает количество деталей и позволяет использовать конструкцию, оптимизированную непосредственно под конкретный механизм.

Еще одно преимущество — возможность получить небольшой радиальный размер узла без существенного уменьшения диаметра вала.

Какие есть ограничения

Главный недостаток заключается в повышенных требованиях к валу.

Если в обычном подшипниковом узле повреждение внутреннего кольца означает замену самого подшипника, то здесь состояние вала напрямую определяет качество дорожки качения.

Также такая конструкция чувствительна к перекосам и ошибкам соосности. При неправильной установке нагрузка между иглами распределяется неравномерно.

Поэтому перед монтажом необходимо проверить не только размер вала, но и состояние его рабочей поверхности.

Как правильно устанавливать подшипник

При монтаже нельзя допускать попадания грязи, металлической стружки и абразивных частиц на дорожки качения. Перед установкой поверхности необходимо очистить и проверить.

Особенно важно правильно приложить монтажное усилие. Оно должно передаваться на то кольцо подшипника, которое устанавливается с натягом. Удары непосредственно по игольчатым роликам недопустимы.

Если конструкция предусматривает запрессовку наружного кольца в корпус, усилие следует прикладывать равномерно по соответствующей посадочной поверхности.

После установки необходимо убедиться, что вал вращается без заеданий и необычного сопротивления.

Какую роль играет смазка

Игольчатые подшипники работают при значительных контактных нагрузках, поэтому состояние смазки непосредственно влияет на ресурс.

При недостатке смазочного материала увеличивается трение и тепловыделение. Загрязненная или неподходящая смазка также может ускорить износ рабочих поверхностей.

При выборе смазочного материала учитывают частоту вращения, температуру, нагрузку и условия окружающей среды.

Когда лучше выбрать подшипник с внутренним кольцом

Если вал невозможно изготовить с необходимой точностью или обеспечить требуемое качество его поверхности, конструкция с отдельным внутренним кольцом может оказаться более практичной.

Она позволяет использовать стандартный вал без превращения его поверхности в полноценную дорожку качения.

Выбор между двумя вариантами должен выполняться с учетом не только габаритов, но и технологии изготовления, условий эксплуатации, требований к ремонту и общей стоимости узла.

Игольчатый подшипник без внутреннего кольца позволяет существенно уменьшить радиальные габариты механизма и одновременно сохранить высокую радиальную грузоподъемность. Однако в такой конструкции часть функций подшипника фактически переносится на вал.

Именно поэтому качество рабочей поверхности, точность изготовления, твердость, соосность и правильный радиальный зазор становятся критически важными параметрами.

Перед выбором такого подшипника необходимо убедиться, что вал способен выполнять функцию дорожки качения. Если эти требования соблюдены, конструкция без внутреннего кольца может стать эффективным решением для компактных и нагруженных промышленных механизмов.
