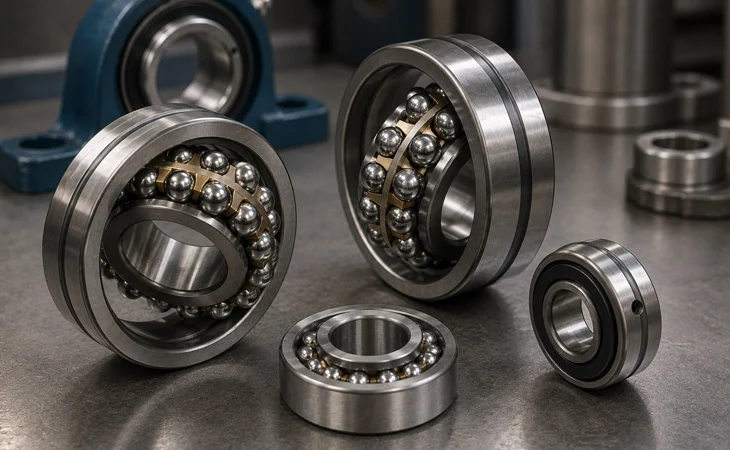

Самоустанавливающиеся сферические подшипники: как компенсировать перекосы вала

В реальных условиях работы промышленного оборудования добиться идеальной соосности валов и корпусных опор практически невозможно. Деформации рамы под нагрузкой, тепловое расширение длинных валов или небольшие погрешности при монтаже создают перекосы. Если установить в такой узел обычный жесткий подшипник, внутренние кольца перекосит, тела качения зажмет, и деталь быстро разрушится.

Для компенсации угловых смещений используются самоустанавливающиеся сферические подшипники. Как они устроены и работают? Разберем подробно.

Особенности конструкции

Главное отличие сферических подшипников кроется в их геометрии:

• Внутреннее кольцо: имеет два ряда дорожек качения.

• Наружное кольцо: обладает общей сферической дорожкой качения, центр кривизны которой совпадает с центром самого подшипника.

• Тела качения: бочкообразные ролики или шарики могут свободно поворачиваться вместе с внутренним кольцом и сепаратором относительно сферической поверхности внешнего кольца.

Благодаря этой конструкции подшипник способен компенсировать угловой перекос вала относительно корпуса (обычно в пределах от 1,5 до 3 градусов в зависимости от серии и производителя) без потери работоспособности.

Разновидности сферических подшипников

• Двухрядные шариковые самоустанавливающиеся подшипники: Применяются при относительно небольших радиальных нагрузках и высоких скоростях вращения. Отлично справляются с перекосами, возникающими из-за прогиба длинных валов.

• Двухрядные сферические роликовые подшипники: Промышленный стандарт для тяжелых условий. Бочкообразные ролики позволяют выдерживать колоссальные радиальные и умеренные осевые нагрузки при сильных перекосах и вибрациях.

Где применяются сферические узлы

• Горно-обогатительное и дробильное оборудование (щековые и конусные дробилки, грохоты).

• Бумагоделательные машины (где валы имеют большую длину и неизбежно прогибаются).

• Тяжелое конвейерное производство и ленточные транспортеры.

• Вентиляторы и дымососы крупных промышленных котельных.

• Сельскохозяйственная техника.

Особенности монтажа и обслуживания

• Варианты посадки: Сферические подшипники выпускаются как с цилиндрическим отверстием (монтируются на вал с помощью пресса или нагрева), так и с коническим отверстием. Подшипники с коническим отверстием устанавливаются на вал с помощью закрепительных или стяжных втулок, что очень удобно при монтаже на гладкие валы.

• Смазка и уход: Большинство тяжелых сферических роликоподшипников имеют специальные смазочные канавки и отверстия на наружном кольце. Это позволяет легко подавать свежую пластичную смазку прямо в зону тел качения в процессе работы оборудования, вытесняя загрязнения.

• Контроль угла перекоса: Несмотря на способность компенсировать перекосы, превышать паспортные угловые пределы нельзя — это приведет к ускоренному износу кромок роликов и дорожек.
