Размеры подшипников как правильно измерить и подобрать нужную деталь

Ошибка в полмиллиметра и новый подшипник либо не влезет в корпус, либо будет болтаться на валу. Итог всегда один: перекос, жуткий гул и повторный ремонт через неделю. Чтобы этого не случилось, размеры нужно снимать правильно. Ниже инструкция, как сделать это без ошибок, расшифровать маркировку и подобрать точный аналог, чтобы узел работал долго.

Какие размеры нужно измерять

У стандартного подшипника всего три главных габарита. Буквенные обозначения приняты во всех каталогах мира. Внутренний диаметр (d) это размер отверстия под вал. Наружный диаметр (D) это габарит внешнего кольца, которое запрессовывается в корпус. Ширина (B) это толщина детали вдоль оси вращения, хотя у упорных подшипников этот параметр иногда обозначают буквой H. В документации и поисковых запросах эти параметры всегда пишут в формате d x D x B. Например: 25х52х15 мм. На этом месте в статье лучше всего вставить картинку схему подшипника, где стрелочками показаны d, D и B, а в альт тексте написать схема размеров подшипника d D B.

Чем мерить: забудьте про линейку

Рулетка или обычная линейка не дадут нужной точности. Нужен только штангенциркуль, желательно электронный или с ценой деления 0.05 мм. Перед замером обязательно счистите с детали грязь, ржавчину и старую смазку. Даже микроскопический слой грязи добавит лишние сотые доли миллиметра, и вы купите брак.

Как правильно снимать размеры

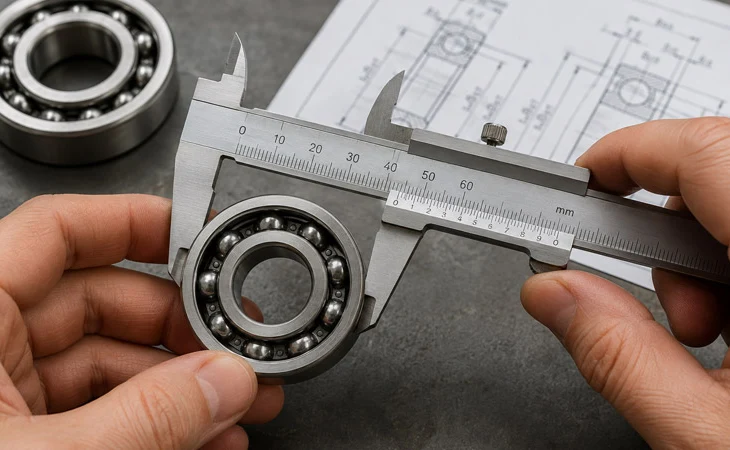

Для измерения внутреннего диаметра разведите губки штангенциркуля и аккуратно прижмите к стенкам отверстия. Не давите со всей силы. Замерьте в двух перпендикулярных направлениях. Если значения отличаются, например 20.1 мм и 20.3 мм, значит внутреннее кольцо изношено и появилась овальность. В таком случае мерить сам подшипник бессмысленно, нужно мерить вал. Наружный диаметр измеряют, обхватив внешнее кольцо губками. Инструмент должен стоять строго поперек оси, чтобы не захватить фаску. Ширину измеряют, приложив штангенциркуль к торцам подшипника параллельно оси вращения.

Самые популярные размеры подшипников

Часто после замера достаточно просто найти свои цифры в списке, чтобы узнать артикул детали. Самые ходовые размеры это ряд 62xx и 63xx. Например, размер 10 на 26 на 8 миллиметров соответствует подшипнику 6200, который стоит в малых вентиляторах или электроинструменте. Параметры 12 на 32 на 10 миллиметров это модель 6201 для бытовых насосов. Размер 15 на 35 на 11 миллиметров обозначается как 6202 и идет в электродвигатели. Габариты 17 на 40 на 12 миллиметров это 6203 для водяных помп автомобилей. Очень популярный размер 20 на 47 на 14 миллиметров скрывается под номером 6204, его массово ставят на станки и мотоблоки. Параметры 25 на 52 на 15 миллиметров соответствуют знаменитому 6205 для электромоторов, а размер 30 на 62 на 16 миллиметров это 6206 для роликовых конвейеров. Если ваших размеров здесь нет, просто используйте их для поиска по каталогу сайта.

Одинаковые размеры не означают взаимозаменяемость

Допустим, ваши замеры показали 25х52х15 мм. Вы открываете поиск и видите 6205, 6205 2RS, 6205 ZZ и 6205 C3. Они сядут в одно место, но работают по разному. Вариант 2RS имеет резиновые уплотнения с обеих сторон. Его не нужно смазывать, он отлично держит воду и пыль, что идеально для наружного оборудования и бытовой техники. Модификация ZZ защищена металлическими шайбами от крупной пыли, но меньше нагревается на высоких оборотах, поэтому часто ставится в электродвигателях. Индекс C3 означает увеличенный внутренний зазор. Обычный 6205 при сильном нагреве в моторе может расшириться и заклинить, поэтому в мощных механизмах строго нужен вариант с индексом C3. Всегда смотрите на маркировку старой детали, а не опирайтесь только на цифры штангенциркуля.

Что делать, если подшипник развалился или стерся

Бывают ситуации, когда деталь буквально рассыпалась в руках. Если кольцо заклинило и намертво прикипело к валу, не пытайтесь мерить то, что прикипело, иначе вы измерите натяг посадки, а не реальный размер подшипника. В этом случае меряем посадочное место в корпусе и чистый участок вала. Если маркировки нет вообще, берем растворитель или ацетон, тщательно оттираем торец. Берем лупу или включаем фонарик на смартфоне и смотрим под разными углами. Лазерная гравировка часто стирается только с одной стороны, а с обратной номера прекрасно читаются. Если цифр не осталось совсем, ищем деталь по трем размерам в каталоге.

Топ 5 ошибок при подборе

При подборе часто допускают типичные ошибки. Первая это округление размеров на глаз. Если штангенциркуль показывает 14.8 мм, это не 15 мм, нужно искать точное совпадение, иначе посадка будет нарушена. Вторая ошибка это замер по грязи, так как ржавчина обязательно добавит лишние доли миллиметра. Третья проблема это путаница дюймов и миллиметров. Если размер не сходится ни с одной метрической таблицей, например внутренний диаметр ровно 15.875 мм, значит перед вами дюймовый подшипник от старой импортной техники. Четвертая ошибка это замер только одного диаметра. Всегда проверяйте и вал, и корпус на выработку, иначе новый подшипник снова провернет. И пятая это установка кувалдой. Бить по наружному кольцу, чтобы оно напрессовалось на внутреннее, это верный путь разбить шарики, для этого нужна специальная оправка.

Как быстро найти замену

Итак, у вас на руках три точных цифры. Просто введите их в строку поиска на сайте в формате d x D x B. Каталог автоматически отфильтрует все подходящие варианты, покажет наличие на складе и цены. Если сомневаетесь между открытой версией и закрытой, пишите размеры в комментарий к заказу, менеджеры подберут точный аналог за пару минут.
