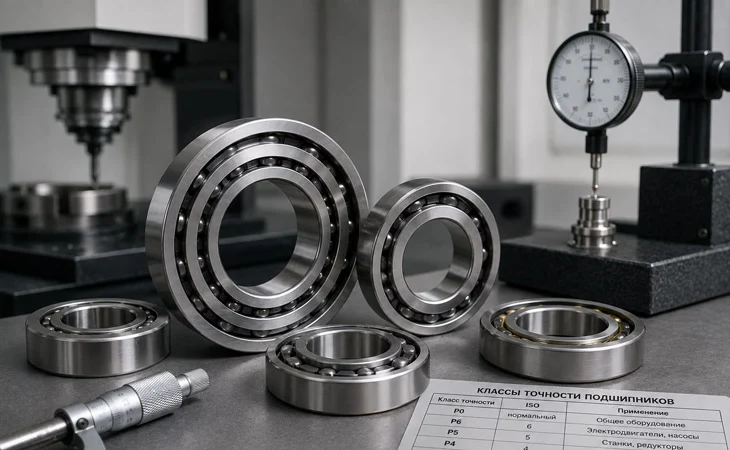

Прецизионные подшипники для станков и высокоточного оборудования: особенности и классы точности

В современном машиностроении, станкостроении и приборостроении к узлам вращения предъявляются высокие требования по точности, жесткости и стабильности работы. В таких механизмах обычного промышленного подшипника может быть недостаточно. Для станочных шпинделей, измерительного оборудования и других высокоточных узлов применяют прецизионные подшипники.

Чем они отличаются от стандартных моделей, какие классы точности существуют и где используются такие изделия — разберем основные особенности.

Главные особенности прецизионных подшипников

Прецизионные подшипники отличаются более строгими допусками на размеры, форму и биение деталей. Благодаря этому они позволяют получить более стабильное вращение и снизить уровень вибраций в узле.

Строгие требования к геометрии

При изготовлении прецизионных подшипников контролируются размеры колец, форма дорожек качения, биение и другие параметры. Чем выше класс точности, тем меньше допустимые отклонения.

Однако важно понимать, что один только высокий класс точности не гарантирует идеальную работу узла. Большое значение имеют качество монтажа, состояние посадочных мест, жесткость корпуса, балансировка и правильный выбор смазки.

Материалы и термообработка

Для изготовления колец и тел качения применяются специальные подшипниковые стали с контролируемыми характеристиками.

В некоторых высокоскоростных подшипниках используются керамические шарики из нитрида кремния. Такие изделия называют гибридными: кольца у них изготовлены из стали, а шарики — из керамики.

Керамические шарики легче стальных и могут снижать центробежные нагрузки при высокой скорости вращения. Кроме того, керамика не подвержена коррозии.

Конструкция сепаратора

В прецизионных подшипниках используются различные типы сепараторов. В зависимости от конструкции и назначения они могут изготавливаться из полиамида, латуни и других материалов.

Задача сепаратора — правильно удерживать и направлять тела качения, обеспечивая стабильную работу подшипника на заданной скорости.

Преднатяг

В некоторых прецизионных узлах применяется предварительный натяг. Он позволяет уменьшить внутренний люфт и повысить жесткость подшипникового узла.

Преднатяг особенно важен для шпинделей станков и других механизмов, где требуется высокая точность вращения. При этом слишком большой преднатяг увеличивает трение и нагрев, поэтому его величина должна соответствовать конструкции конкретного узла.

Классы точности подшипников

Точность изготовления подшипников регламентируется стандартами. В зависимости от системы обозначений используются разные классы точности.

В распространенной системе обозначений можно встретить следующие классы:

• 1 нормальный класс — стандартная точность для большинства общепромышленных механизмов;
• 2 P6 — повышенная точность;
• 3 P5 — высокая точность;
• 4 P4 — очень высокая точность;
• 5 P2 — один из наиболее высоких классов точности.

В российской системе ГОСТ применяются соответствующие классы точности, например 0, 6, 5, 4 и 2.

Чем выше точность изготовления, тем меньше допустимые отклонения размеров, формы и биения. При этом стоимость такого подшипника обычно также увеличивается.

Важно учитывать, что обозначения классов точности и их соответствие конкретным стандартам необходимо проверять по документации производителя. Для разных типов подшипников и стандартов требования могут отличаться.

Где применяются прецизионные подшипники

• Шпиндельные узлы станков
  Прецизионные подшипники широко применяются в шпинделях токарных, фрезерных и шлифовальных станков. Здесь особенно важны минимальное биение, жесткость и стабильность работы на высокой скорости.
• Высокоскоростные электродвигатели
  В электродвигателях с высокой частотой вращения подшипник должен выдерживать соответствующие нагрузки и скорость. В таких узлах могут использоваться высокоточные и гибридные подшипники.
• Измерительное оборудование
  В приборах и измерительных системах даже небольшое биение может повлиять на точность работы механизма. Поэтому здесь применяются подшипники с соответствующими классами точности и минимальными допусками.
• Робототехника
  В роботизированных механизмах важны точность позиционирования, повторяемость движений и низкий уровень люфта. Поэтому для отдельных узлов применяются высокоточные подшипники и специальные подшипниковые системы.
• Медицинское оборудование
  Прецизионные подшипники используются в различных механизмах медицинского оборудования, где требуется стабильное вращение и надежность. Конкретный тип подшипника зависит от конструкции и требований производителя оборудования.

Особенности монтажа и эксплуатации

Высокоточные подшипники требуют аккуратного монтажа. Попадание грязи, перекос или повреждение дорожек качения может свести преимущества высокой точности к минимуму.

При установке необходимо соблюдать правильную посадку и использовать подходящий инструмент. Для некоторых крупных или высокоточных подшипников применяются индукционные нагреватели, гидравлические устройства и специальные монтажные приспособления.

Особое внимание уделяется смазке. При высокой частоте вращения избыток смазочного материала способен вызвать дополнительный нагрев, а ее недостаток — ускоренный износ. Поэтому тип и количество смазки должны соответствовать рекомендациям производителя.

Что выбрать: обычный или прецизионный подшипник

Для большинства бытовых механизмов, насосов, вентиляторов, конвейеров и стандартных электродвигателей подшипника нормального класса точности обычно достаточно.

Покупать более дорогой прецизионный подшипник имеет смысл тогда, когда этого требует конструкция оборудования. Для станочного шпинделя, высокоскоростного узла или измерительного механизма важны не только размеры, но и класс точности, преднатяг, допустимая скорость вращения и другие характеристики.

Прецизионные подшипники отличаются повышенными требованиями к точности изготовления и применяются там, где необходимо минимальное биение, стабильное вращение и высокая жесткость узла.

При выборе такого подшипника недостаточно ориентироваться только на класс точности. Необходимо учитывать конструкцию узла, скорость вращения, нагрузку, посадку, преднатяг и систему смазки. Правильно подобранный и установленный прецизионный подшипник позволяет обеспечить необходимую точность и стабильность работы оборудования.
