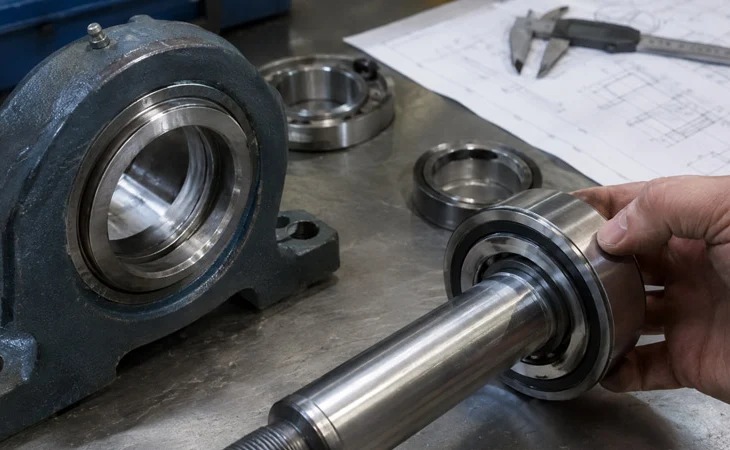

Посадки подшипников: как выбрать правильный допуск для вала и корпуса

Правильная посадка подшипника на вал и в корпус напрямую влияет на надежность всего узла. Даже качественный подшипник может быстро выйти из строя, если его установить на неподходящее посадочное место. Слишком слабая посадка приводит к проворачиванию кольца, а чрезмерный натяг может увеличить внутреннее напряжение и рабочую температуру.

Поэтому при замене или проектировании подшипникового узла важно учитывать не только размеры самого подшипника, но и характер нагрузки, частоту вращения, температуру и требования к посадке.

Что такое посадка подшипника

Посадкой называют характер соединения кольца подшипника с валом или корпусом. Она определяется соотношением размеров сопрягаемых деталей и может быть с зазором, переходной или с натягом.

Для подшипников наиболее распространены посадки с натягом на том кольце, которое испытывает вращательную нагрузку относительно сопряженной детали. Это необходимо для предотвращения микроперемещений и проворачивания кольца.

Например, если вал вращается, а внутреннее кольцо подшипника закреплено на нем, для внутреннего кольца обычно требуется более плотная посадка. Наружное кольцо при этом может устанавливаться в корпус с меньшим натягом — конкретный вариант зависит от условий работы.

Почему кольцо может проворачиваться

Во время работы подшипник воспринимает радиальные и осевые нагрузки. Если посадка недостаточно плотная, между кольцом и валом или корпусом могут возникать небольшие относительные перемещения.

Сначала они могут быть практически незаметны. Однако при длительной эксплуатации контактные поверхности начинают изнашиваться. Появляются следы фреттинг-коррозии, задиры и повреждения посадочного места.

В результате посадка становится еще менее надежной, а подшипниковый узел постепенно теряет точность.

Посадка с зазором, переходная и с натягом

Посадка с зазором означает, что между сопрягаемыми поверхностями остается свободное пространство. Такое соединение позволяет легко устанавливать и демонтировать детали, но подходит далеко не для каждого подшипникового узла.

При переходной посадке в зависимости от фактических размеров деталей может получиться небольшой зазор или небольшой натяг.

При посадке с натягом диаметр сопрягаемой поверхности вала немного превышает внутренний диаметр кольца либо размер посадочного места корпуса немного меньше наружного диаметра кольца.

После установки кольцо фиксируется значительно надежнее.

Как выбрать посадку на вал

При выборе посадки внутреннего кольца учитывают прежде всего характер нагрузки относительно кольца.

Если нагрузка вращается относительно кольца, обычно требуется более плотная посадка. При неподвижной относительно кольца нагрузке требования могут быть менее жесткими.

Также учитывают:

• диаметр вала;

• величину радиальной и осевой нагрузки;

• частоту вращения;

• температуру;

• материал вала и корпуса;

• наличие вибраций и ударных нагрузок;

• требования к точности вращения;

• возможность последующего демонтажа.

Для высокоскоростных и ответственных механизмов выбор посадки должен выполняться особенно внимательно, поскольку изменение натяга влияет не только на надежность фиксации, но и на внутренний зазор подшипника.

Почему слишком большой натяг опасен

Чрезмерно плотная посадка не делает подшипниковый узел автоматически надежнее.

При установке внутреннего кольца с большим натягом оно расширяется, а наружное кольцо при установке в корпус с чрезмерным натягом может деформироваться внутрь. В результате внутренний рабочий зазор подшипника уменьшается.

Если зазор станет слишком маленьким, возрастут трение и температура. При эксплуатации это может привести к перегреву, повышенному шуму и ускоренному износу.

Особенно критично это для высокоскоростных подшипников.

Влияние температуры

Температурное расширение необходимо учитывать при выборе посадки для оборудования, работающего в условиях значительного нагрева.

Вал и корпус могут иметь разные размеры и коэффициенты теплового расширения. При повышении температуры первоначальный зазор или натяг изменяется.

Например, если вал нагревается сильнее корпуса, внутреннее кольцо может дополнительно расширяться относительно наружного кольца. Это приводит к уменьшению внутреннего зазора.

Поэтому посадка, которая кажется подходящей при комнатной температуре, в реальных условиях эксплуатации может оказаться слишком плотной.

Посадка в корпус

Для наружного кольца действуют те же основные принципы. При выборе посадки необходимо определить, движется ли нагрузка относительно кольца и насколько важно предотвратить его перемещение.

В некоторых конструкциях наружное кольцо устанавливают с возможностью небольшого осевого перемещения. Это позволяет компенсировать температурное расширение вала и корпуса.

В других узлах кольцо необходимо надежно зафиксировать в корпусе. Тогда применяют более плотную посадку.

Почему нельзя ориентироваться только на размер подшипника

Маркировка подшипника определяет его основные размеры, но сама по себе не говорит, какую именно посадку необходимо использовать во всех возможных условиях.

Один и тот же типоразмер может работать в совершенно разных механизмах: от малоскоростного конвейера до высокооборотного промышленного оборудования.

Поэтому при выборе посадки необходимо рассматривать весь узел в комплексе.

Как неправильная посадка влияет на ресурс

Ошибки при выборе посадки могут проявляться не сразу. Подшипник способен некоторое время работать нормально, а затем появляются шум, вибрация и повышение температуры.

При слишком слабой посадке возможно проворачивание кольца и повреждение посадочной поверхности. При чрезмерном натяге уменьшается внутренний зазор и увеличивается нагрузка на элементы подшипника.

В обоих случаях ресурс детали может существенно снизиться.

Что делать перед установкой подшипника

Перед монтажом необходимо проверить фактические размеры вала и корпуса, состояние посадочных поверхностей и отсутствие следов износа.

На поверхности не должно быть глубоких задиров, коррозии или других повреждений, способных повлиять на геометрию посадочного места.

Также важно убедиться, что вал и корпус соответствуют требованиям по точности размеров, форме и шероховатости.

Если посадочное место уже изношено, установка нового подшипника без восстановления поверхности не всегда решает проблему. Новый подшипник может быстро получить те же повреждения.

Посадка подшипника — это не просто способ закрепить деталь на валу или в корпусе. От правильного сочетания размеров и допусков зависят внутренний зазор, температура, вибрация и долговечность подшипникового узла.

При выборе посадки необходимо учитывать характер нагрузки, скорость вращения, температуру, конструкцию механизма и возможность температурного расширения. Слишком слабая посадка может привести к проворачиванию кольца, а чрезмерный натяг — к уменьшению внутреннего зазора и перегреву.

Поэтому для ответственных механизмов посадку следует выбирать по техническим требованиям конкретного подшипника и условиям эксплуатации, а не только по его номинальному размеру.
