Почему подшипник заклинивает после установки: 7 причин и как их устранить
Ситуация знакомая многим при ремонте оборудования: старый подшипник сняли, новый установили, вал сначала проворачивается, а затем начинает идти туго или вообще заклинивает.
На первый взгляд кажется, что проблема в самом подшипнике. Но если новая деталь сразу после монтажа работает неправильно, гораздо чаще причина связана с установкой, посадочными местами, внутренним зазором или условиями работы узла. По данным SKF, неправильный монтаж является одной из распространенных причин преждевременного повреждения подшипников.
1. Слишком сильный натяг
Одна из наиболее распространенных причин — чрезмерно плотная посадка.
При установке с натягом внутреннее кольцо сжимается, а наружное может расширяться или деформироваться в зависимости от характера посадки. Одновременно уменьшается внутренний радиальный зазор подшипника. Если он становится слишком маленьким, возрастает трение и нагрев, а нормальная работа тел качения нарушается.
Поэтому правило «чем плотнее запрессовать, тем надежнее» для подшипников не работает.
Особенно важно учитывать исходный внутренний зазор и фактические размеры вала и корпуса.
2. Неправильно выбран внутренний зазор
Даже если размеры подшипника и посадочных мест соответствуют норме, после монтажа он может начать работать с чрезмерным предварительным натягом.
Дело в том, что внутренний зазор нового подшипника и рабочий зазор после установки — не одно и то же. Посадка с натягом изменяет размеры колец, а разница температур между валом, корпусом и подшипником дополнительно влияет на зазор при работе.
Поэтому для некоторых механизмов стандартного зазора недостаточно, особенно если узел работает при высокой температуре или имеет большой натяг.

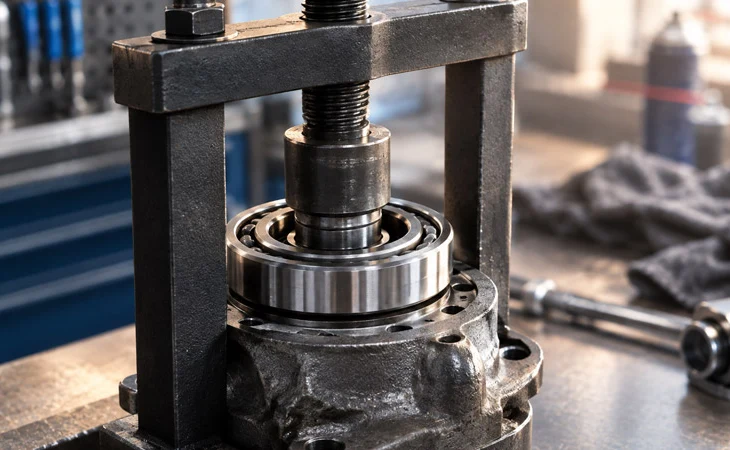

3. Подшипник запрессовали с неправильным усилием
При монтаже усилие должно передаваться через то кольцо, которое устанавливается с натягом.
Например, если внутреннее кольцо запрессовывается на вал, давление прикладывают к внутреннему кольцу. Если одновременно давить на наружное кольцо и пытаться передать усилие через тела качения, можно повредить дорожки качения и другие элементы подшипника. SKF прямо указывает, что монтажное усилие не должно передаваться через тела качения.
После такой установки подшипник может начать вращаться с заметным сопротивлением, шуметь или заклинить уже при первых оборотах.
4. Вал или корпус имеют поврежденное посадочное место
Иногда новый подшипник устанавливают на старый вал и ожидают, что проблема исчезнет.
Но если прежний подшипник проворачивался на валу, посадочная поверхность могла быть изношена. На ней появляются задиры, выработка или следы фреттинг-коррозии. В результате новое кольцо садится неправильно.
Такая же проблема возникает в корпусе. Даже небольшая деформация посадочного места способна нарушить геометрию подшипника.
Поэтому перед заменой необходимо проверять не только новый подшипник, но и состояние посадок. SKF рекомендует контролировать размеры посадочных мест и учитывать возможный износ компонентов при диагностике проблем с зазором.
5. Перекос при установке
Подшипник должен занимать правильное положение относительно вала и корпуса.
Если кольцо запрессовали под углом, оно может создать дополнительную нагрузку на тела качения. В результате вал начинает вращаться тяжелее, появляется шум, а при определенных условиях подшипник может практически сразу перегреться или заклинить.
Особенно важно не пытаться исправлять положение детали ударами по одному из колец. Неправильный монтаж способен повредить чувствительные элементы подшипника еще до начала эксплуатации.
6. Подшипник установили не до упора или, наоборот, зажали осевым усилием
Иногда проблема возникает не из-за радиальной посадки, а из-за неправильной осевой фиксации.
Если кольцо не дошло до предусмотренного упора, оно может занять неправильное положение относительно сопряженной детали.
Обратная ситуация также опасна: чрезмерное осевое затягивание может создать дополнительную нагрузку и увеличить предварительный натяг.
Для парных радиально-упорных подшипников особенно важно соблюдать предусмотренную схему установки и регулировку. В противном случае при повышении рабочей температуры предварительный натяг способен дополнительно увеличиваться.
7. Подшипник заклинивает только после нагрева
Интересный случай: после установки подшипник вращается нормально, но через несколько минут работы начинает сильно нагреваться и постепенно заедать.
Здесь проблема может быть связана с температурным расширением.
В процессе работы вал и корпус нагреваются, причем их температура может отличаться. Из-за этого меняются размеры сопряженных деталей и внутренний зазор подшипника. Если первоначальный зазор или посадки были выбраны неправильно, нагрев может привести к его чрезмерному уменьшению.
Получается замкнутый цикл: меньше зазор → больше трение → выше температура → еще меньше зазор.
Что проверить, если новый подшипник сразу не вращается
Не стоит пытаться «разработать» подшипник вращением с усилием. Сначала нужно найти причину.
Проверьте, свободно ли подшипник вращался до монтажа. Затем осмотрите правильность установки, положение колец и состояние посадочных мест.
После демонтажа необходимо проверить диаметр и состояние вала и корпуса, определить характер посадки и убедиться, что выбран правильный внутренний зазор.
Также стоит проверить, не передавалось ли усилие запрессовки через тела качения и не было ли перекоса при монтаже. Эти ошибки могут повреждать подшипник непосредственно во время установки.
Нужно ли сразу менять подшипник?
Если новый подшипник заклинил непосредственно после неправильного монтажа, повторно использовать его без диагностики не стоит.
Даже если внешних повреждений практически не видно, дорожки качения или тела качения могли получить повреждения во время установки.
Поэтому гораздо дешевле правильно проверить посадки и способ монтажа до установки нового подшипника, чем несколько раз менять деталь из-за одной и той же причины.
Если подшипник заклинивает сразу после установки, далеко не всегда виноват сам подшипник.
Чаще всего необходимо искать проблему в одном из четырех направлений: неправильная посадка, недостаточный внутренний зазор, ошибка при монтаже или состояние вала и корпуса.
Особенно важно помнить: подшипник не должен работать «в распор». Надежный узел — это не максимально плотная установка, а правильно рассчитанная посадка, при которой после монтажа сохраняется необходимый рабочий зазор.
Для ответственного оборудования посадки, зазоры и монтажные параметры лучше проверять по каталогу конкретного производителя, а не подбирать только по номинальному диаметру.
