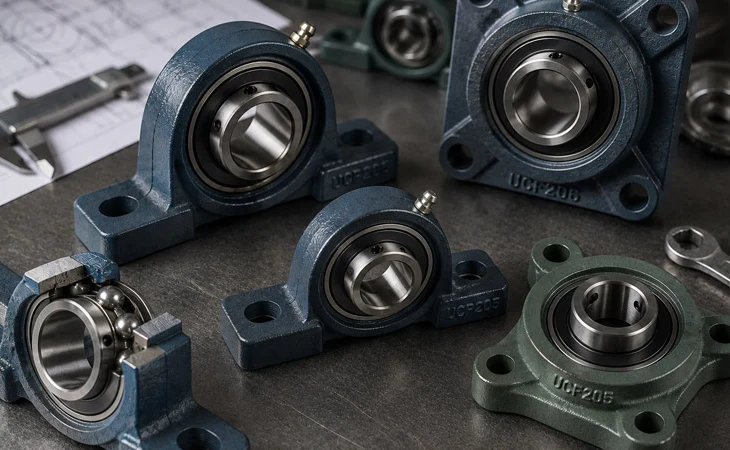

Корпусные подшипники (узлы типа UCP, UCF): конструкция, монтаж и сферы применения

Корпусные подшипниковые узлы — это готовые элементы, которые позволяют значительно упростить установку подшипника на вал и монтаж оборудования. В отличие от обычного подшипника, который устанавливается в подготовленное посадочное отверстие корпуса, корпусной узел уже имеет собственный корпус с крепежными отверстиями.

Такие решения широко применяются в конвейерах, вентиляционном оборудовании, сельскохозяйственной технике и различных приводных механизмах. Разберем, из чего состоит корпусной узел, какие бывают основные типы и как правильно выполнить монтаж.

Конструкция корпусного подшипникового узла

Корпусной узел обычно состоит из корпуса, подшипниковой вставки и элемента фиксации на валу.

Корпус

Корпус служит для крепления подшипникового узла к раме, станине или другой части оборудования. В зависимости от конструкции и назначения он может изготавливаться из чугуна, стали, нержавеющей стали или других материалов.

В корпусе предусмотрены отверстия или крепежные элементы для установки на оборудование.

Подшипниковая вставка

Внутри корпуса устанавливается специальная подшипниковая вставка. В распространенных корпусных узлах используются самоустанавливающиеся радиальные шарикоподшипники.

Наружная поверхность наружного кольца обычно имеет сферическую форму, а посадочная поверхность корпуса выполнена соответствующим образом. Благодаря этому вставка может немного изменять свое положение относительно корпуса и компенсировать небольшие монтажные перекосы.

Важно понимать, что такая конструкция не предназначена для компенсации любого перекоса. Значительные отклонения вала, корпуса или посадочных поверхностей необходимо устранять отдельно.

Фиксация подшипника на валу

Для закрепления внутреннего кольца на валу используются разные конструкции. В узлах серии UC часто применяются стопорные винты во внутреннем кольце. В других исполнениях может использоваться эксцентриковое стопорное кольцо или другой способ фиксации.

Основные типы корпусных узлов

• UCP — корпусной узел с основанием и двумя крепежными отверстиями. Такой вариант часто используется в качестве опоры горизонтального вала и удобен для монтажа на ровную поверхность рамы или станины.
• UCF — фланцевый корпусной узел с квадратным основанием и четырьмя крепежными отверстиями. Он подходит для установки на вертикальные или торцевые поверхности оборудования.
• UCFL — фланцевый узел с овальным основанием и двумя крепежными отверстиями. Благодаря компактной форме его удобно использовать там, где пространство для монтажа ограничено.

Сферы применения

Корпусные подшипниковые узлы используют в самых разных механизмах.

Конвейерное оборудование

UCP и другие корпусные узлы применяются для опоры валов ленточных и роликовых конвейеров. Их преимуществом является простая установка и возможность относительно быстрой замены.

Сельскохозяйственная техника

Корпусные подшипники используются в различных приводах, валах и механизмах сельскохозяйственных машин. Конкретное исполнение зависит от нагрузки и условий работы оборудования.

Вентиляционное оборудование

Такие узлы могут использоваться в опорах валов вентиляторов, дымососов и других вращающихся механизмов.

Упаковочные линии

На упаковочном и производственном оборудовании корпусные подшипники позволяют упростить обслуживание и замену отдельных узлов.

Деревообрабатывающее оборудование

Корпусные узлы могут применяться в приводных механизмах и опорах валов различных деревообрабатывающих машин.

Как правильно установить корпусной подшипник

Подготовка поверхности

Поверхность, на которую устанавливается корпус, должна быть достаточно ровной и прочной.

Если основание имеет значительные неровности, при затяжке крепежа корпус может деформироваться или занять неправильное положение. Поэтому перед монтажом необходимо очистить поверхность и проверить состояние крепежных отверстий.

Предварительная установка

Перед окончательной затяжкой крепежа желательно установить оба корпусных узла на вал, если вал имеет две опоры.

Крепеж корпуса сначала затягивают предварительно, оставляя возможность небольшого перемещения для выравнивания положения узла.

Выравнивание опор

После установки необходимо убедиться, что вал вращается свободно и без заметных заеданий.

Если конструкция предусматривает самоустанавливающуюся вставку, она может компенсировать небольшие начальные отклонения. Однако рассчитывать на нее как на способ исправления серьезного перекоса не следует.

При установке двух опор особенно важно правильно расположить их относительно друг друга, чтобы не создавать дополнительную нагрузку на подшипники.

Фиксация подшипника на валу

Если вставка имеет стопорные винты, их затягивают после правильного расположения узла на валу.

Винты необходимо затягивать в соответствии с рекомендациями производителя. Слишком слабая затяжка может привести к проворачиванию внутреннего кольца на валу, а чрезмерное усилие может повредить резьбу или крепеж.

Использование фиксатора резьбы возможно только в том случае, если это допускает производитель и выбранный состав подходит для конкретного соединения.

Смазка

Многие корпусные узлы имеют пресс-масленку для периодического обслуживания.

Перед добавлением смазки необходимо проверить рекомендации производителя по типу и количеству смазочного материала. Не следует без необходимости полностью заполнять корпус смазкой.

Избыток смазочного материала может привести к повышению температуры и сопротивления вращению. Периодичность обслуживания зависит от нагрузки, скорости, температуры и условий эксплуатации.

Что важно проверить после монтажа

После установки необходимо проверить:

• надежность крепления корпуса;
• правильность положения вала;
• свободное вращение;
• надежность фиксации внутреннего кольца;
• состояние уплотнений;
• наличие подходящей смазки.

После запуска оборудования желательно обратить внимание на шум, вибрацию и температуру корпуса. Их резкое увеличение может указывать на неправильную установку, недостаток смазки или другую неисправность.

Преимущества корпусных подшипников

• Главное преимущество таких узлов — простота монтажа. Не требуется изготавливать сложную посадочную расточку непосредственно в корпусе оборудования.
• Кроме того, при необходимости замены обычно меняется вся подшипниковая вставка или узел в зависимости от конструкции, что упрощает обслуживание.
• При этом корпусной подшипник необходимо правильно подбирать по диаметру вала, нагрузке, скорости вращения, температуре и условиям эксплуатации.

Корпусные подшипниковые узлы UCP, UCF и UCFL представляют собой удобное решение для установки опор вращающихся валов. Они объединяют подшипниковую вставку, корпус и систему крепления в один готовый узел.

При монтаже важно обеспечить ровное основание, правильное положение вала и надежную фиксацию внутреннего кольца. Самоустанавливающаяся конструкция помогает компенсировать небольшие перекосы, но не заменяет правильную установку оборудования.

Правильный выбор корпуса, подшипниковой вставки, смазки и способа крепления позволяет обеспечить надежную работу узла и упростить его дальнейшее обслуживание.
