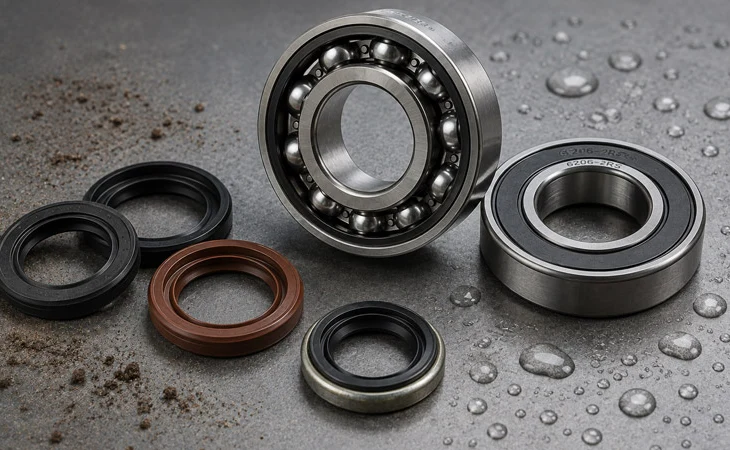

Как выбрать сальники и уплотнения для подшипников защита узла от пыли воды и преждевременного износа

Правильный выбор сальников, уплотнений и защитных шайб для подшипниковых узлов имеет не меньшее значение, чем подбор самого подшипника. По статистике, до 50 процентов преждевременных отказов оборудования происходят из-за попадания внутрь узла абразивной пыли, влаги или химических веществ, либо из-за утечки смазочного материала. Эффективная система уплотнения изолирует внутреннюю полость механизма, продлевая срок службы деталей в самых суровых условиях эксплуатации.

Основные виды уплотнений подшипниковых узлов:

Бесконтактные уплотнения (лабиринтные, защитные шайбы): между вращающимися и неподвижными элементами сохраняется небольшой зазор, поэтому трение и износ деталей полностью отсутствуют. Они идеальны для высокоскоростных узлов, где нагрев от трения критически опасен, но не защищают от жидкой воды при остановленном оборудовании.

Контактные уплотнения (резиновые манжеты, армированные сальники): рабочая кромка плотно прижимается к валу под действием упругости материала или специальной пружины. Обеспечивают максимальную герметичность, эффективно защищая узел от грязи и утечки смазки на средних и низких скоростях вращения.

Пошаговое руководство по подбору уплотнений:

Анализ условий окружающей среды: в запыленных условиях (стройка, деревообработка) требуются многокромочные сальники. При контакте с водой или агрессивной химией стандартная резина быстро разрушается, поэтому выбираются стойкие материалы.

Выбор материала уплотнения:

• NBR (бутадиен-нитрильный каучук): самый популярный материал с рабочей температурой от минус 40 до плюс 100 градусов Цельсия, устойчив к маслам.
• FKM (фторкаучук / витон): материал премиум-класса, выдерживает от минус 20 до плюс 200 градусов, устойчив к химии и топливу.
• VMQ (силикон): применяется в пищевой промышленности и при температурах от минус 60 до плюс 180 градусов.

Учет скорости вращения вала: превышение допустимой скорости для выбранного материала сальника приведет к его перегреву и разрушению. Для высоких скоростей используют бесконтактные схемы.

Размеры и посадочные параметры: замеры производятся штангенциркулем. Учитываются внутренний диаметр (по валу), внешний диаметр (в корпусе) и ширина уплотнительного кольца.

Состояние сопрягаемых поверхностей: на валу в месте контакта не должно быть задиров, царапин или следов износа, иначе сальник быстро начнет пропускать масло.

Направление вращения вала: многие армированные сальники имеют специальные гидродинамические насечки на кромке, отгоняющие масло в определенную сторону (правое, левое или универсальное вращение).

Правила монтажа: запрессовка выполняется строго перпендикулярно оси с помощью специальной оправки без ударов молотком напрямую по корпусу сальника. Перед установкой кромку обязательно смазывают небольшим количеством смазочного материала.
