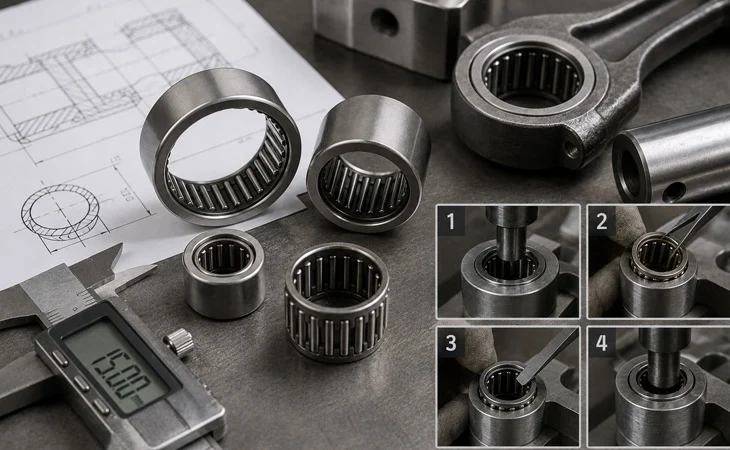

Игольчатые подшипники где применяются и как правильно монтировать в стесненных условиях

Игольчатые подшипники используют в механизмах, где важно получить высокую радиальную грузоподъемность при небольших габаритах. Благодаря тонкому поперечному сечению они позволяют сделать узел компактнее, чем при использовании некоторых других типов роликовых подшипников.

При этом игольчатые подшипники требуют правильного выбора посадок, обработки рабочих поверхностей и аккуратного монтажа. Разберем, чем они отличаются, где применяются и на что обратить внимание при установке.

Что такое игольчатый подшипник?

Игольчатый подшипник относится к роликовым подшипникам. В качестве тел качения в нем используются длинные цилиндрические ролики небольшого диаметра.

Главное преимущество такой конструкции — небольшая радиальная высота. За счет этого игольчатый подшипник можно использовать в механизмах с ограниченным пространством.

При этом благодаря большому количеству роликов и большой площади контакта такие подшипники способны воспринимать значительные радиальные нагрузки. Однако конкретная грузоподъемность зависит от конструкции, размеров и условий эксплуатации.

Где применяются игольчатые подшипники

Игольчатые подшипники используют в различных механизмах, где необходимо совместить компактные размеры и способность воспринимать радиальную нагрузку.

• Автомобильная техника
  В автомобилях игольчатые подшипники встречаются в коробках передач, приводах, шарнирных соединениях и других узлах. Конкретное применение зависит от конструкции автомобиля.
• Сельскохозяйственная и специальная техника
  Такие подшипники применяются в редукторах, коробках передач, шарнирных соединениях и различных механизмах тракторов и спецтехники.
• Электроинструмент
  Компактные игольчатые подшипники могут использоваться в некоторых дрелях, перфораторах, редукторах и другом электроинструменте, где важны небольшие размеры узла.
• Промышленное оборудование
  Их можно встретить в редукторах, насосах, текстильных и печатных машинах, а также в различных приводных механизмах.

Основные типы игольчатых подшипников

Конструкция игольчатого подшипника выбирается в зависимости от условий работы и требований конкретного узла.

• Подшипники со штампованным наружным кольцом
  Такие модели имеют тонкостенное наружное кольцо и отличаются компактными размерами. Они устанавливаются непосредственно в подготовленное отверстие корпуса.
• Подшипники с массивными кольцами
  Изделия с массивными кольцами имеют более жесткую конструкцию и могут применяться при повышенных нагрузках и скоростях, если конкретная модель рассчитана на такие условия.
• Игольчатые подшипники без внутреннего кольца
  В некоторых конструкциях внутреннее кольцо отсутствует, а ролики работают непосредственно по поверхности вала.

Такое решение позволяет уменьшить радиальные размеры узла, но требует соответствующей обработки вала. Рабочая поверхность должна иметь необходимую твердость, точность и шероховатость.

Упорные игольчатые подшипники

Упорные игольчатые подшипники предназначены для восприятия осевых нагрузок. Они имеют небольшую монтажную высоту и применяются там, где требуется компактный упорный узел.

Особенности монтажа игольчатых подшипников

Монтаж требует аккуратности, особенно при работе с тонкостенными моделями и конструкциями без внутреннего кольца.

Подготовка посадочного места

Отверстие в корпусе должно соответствовать требованиям производителя по размеру, форме и шероховатости.

Особенно важно соблюдать соосность. Перекос или повреждение посадочной поверхности может привести к неправильной работе роликов, повышенному износу и нагреву.

Правильный инструмент

При установке нельзя передавать монтажное усилие через тела качения. Для запрессовки используют подходящую оправку или пресс.

При монтаже тонкостенного наружного кольца необходимо прикладывать усилие равномерно и к соответствующему кольцу. Удары непосредственно по подшипнику могут привести к деформации кольца или повреждению его рабочих поверхностей.

Для ответственных узлов предпочтительно использовать механический или гидравлический пресс с подходящей оправкой.

Особенности подшипников без внутреннего кольца

Если ролики работают непосредственно по поверхности вала, требования к валу становятся особенно высокими.

Рабочая поверхность должна иметь подходящую твердость, точность геометрии и шероховатость. В зависимости от конструкции может потребоваться закалка и шлифовка поверхности.

Использовать обычную необработанную поверхность вала вместо предусмотренной конструкцией дорожки качения нельзя. В противном случае износ может происходить значительно быстрее.

Смазка при монтаже

Перед сборкой необходимо обеспечить наличие подходящего смазочного материала.

В зависимости от конструкции подшипника и требований производителя используется пластичная смазка или масло. Смазка уменьшает трение при первом запуске и может помочь удерживать игольчатые ролики в нужном положении во время сборки.

При этом количество смазки должно соответствовать конструкции и режиму работы. Избыточное количество смазочного материала не всегда является преимуществом.

Установка подшипников с отдельными роликами

При сборке конструкций, в которых игольчатые ролики устанавливаются отдельно, важно правильно расположить все ролики и не допустить их выпадения.

Небольшое количество подходящей консистентной смазки может временно удерживать ролики на месте во время сборки. После установки необходимо убедиться, что все элементы расположены правильно и свободно перемещаются без перекоса.

Чего нельзя делать при монтаже

Не следует забивать игольчатый подшипник молотком напрямую. Нельзя прикладывать монтажное усилие через ролики и другие рабочие элементы.

Также не стоит устанавливать подшипник в загрязненное или поврежденное посадочное место. Даже небольшая частица грязи может повлиять на правильность посадки, а поврежденная поверхность корпуса способна вызвать перекос.

Как выбрать игольчатый подшипник

Перед покупкой необходимо учитывать не только размеры детали. Важно проверить радиальную и осевую нагрузку, скорость вращения, рабочую температуру, тип смазки, конструкцию посадочного места и наличие или отсутствие внутреннего кольца.

Если ролики должны работать непосредственно по валу, необходимо отдельно проверить требования к материалу и обработке его рабочей поверхности.

Игольчатые подшипники позволяют создавать компактные узлы с высокой радиальной грузоподъемностью и поэтому широко применяются в автомобильной, промышленной, сельскохозяйственной и другой технике.

При этом их эффективность напрямую зависит от правильного подбора и монтажа. Особое внимание необходимо уделять посадочным размерам, соосности, состоянию рабочих поверхностей и выбору смазки. При установке следует использовать подходящую оправку или пресс и не передавать усилие через тела качения.
